镉镍电池充电电路图
点击数：7306 次 录入时间：03-04 11:58:51 整理：http://www.55dianzi.com 电子电路图

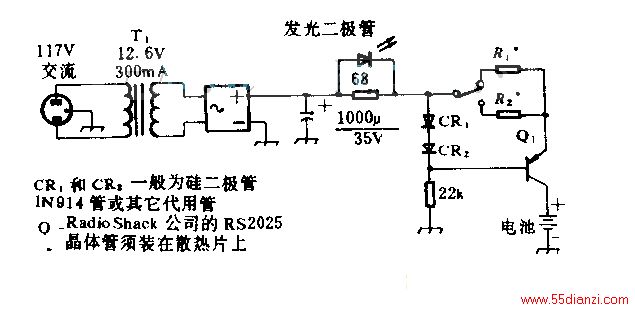

本电路中，R1选用10Ω，R2选用200Ω。当开关向上合时，充电电流为60mA（恒流）；当开关向下合时，充电电流为3mA（恒流）。硅二极管CR1，CR2的总压降为1.2V，而Q1的发射结压降为0.6V，所以R1或R2上的净压降就是0.6V。把0.6V除以所要求的充电电流（以安培计），便是R1或R2的阻值。发光二极管指示充电电路工作状态。
