单线示波器之显示装置电路图

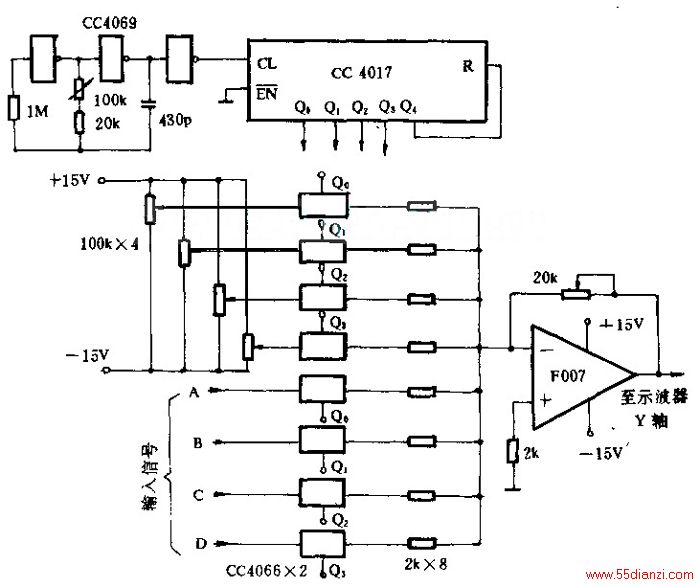

本显示装置电路利用单线示波器能同时显示4路连续信号,以便于对不同信号的时间关系进行比较。CC4017为振荡器和计数器，组成4节拍电路，控制4对模拟形状，使其依次接通。每一对模拟开关分别加上可调直流电平和1路信号，通过运算放大器组成的加法器混合后送到示波器Y轴。由于各信号对应于不同的直流电平，所以示波器能将4路信号上下分开。
