采用场效应晶体管等构成的恒流电路图
点击数：7578 次 录入时间：03-04 11:46:43 整理：http://www.55dianzi.com 电子电路图

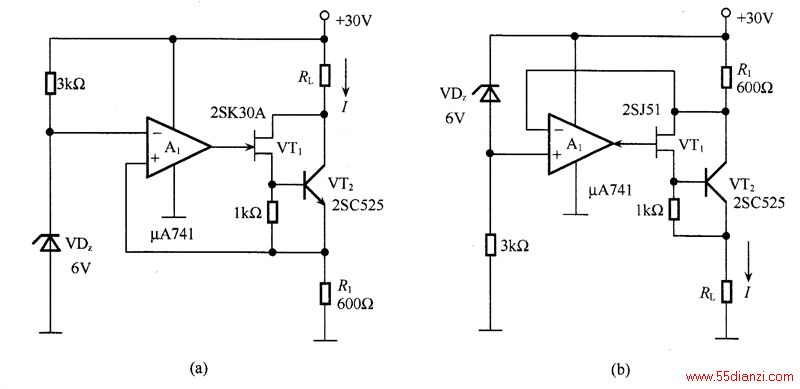

如图是采用场效应晶体管等构成的恒流电路。其中，图（a）为吸收型恒流电路，图（b）为吐出型恒流电路。恒流值都为I＝Uz/R1，式中，Uz为稳压管VDz的稳压值，按图中元件参数，恒流值都为10 mA。要获得较大恒流值时，可采用较大功率晶体管VT2，若VT2采用功率达林顿晶体管，则电流可达10A以上。电路中，负载PL上电压最大值都约为20V。
