三相三开关三电平Boost PFC转换器电路图

三相三开关三电平Boost PFC转换器电路图

点击数:7110 次   录入时间:03-04 11:53:39   整理:http://www.55dianzi.com   电子电路图

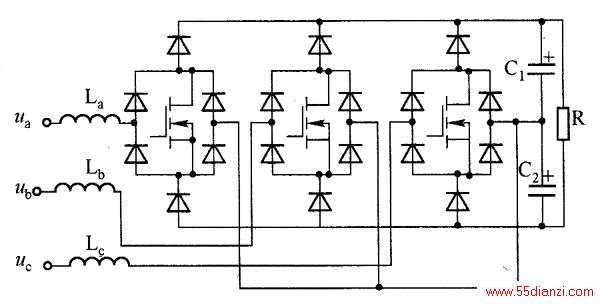

如图1所示的三相三开关三电平BccGt PFC转换器,其优点是每个开关管只承受输出电压的一半,因此可以用快速、价廉、频率更高的开关器件。应用多电平PFC转换器,可以改进控制,在输人电流纹波相同的情况下,可以减小Boost电感。和三相两电平PFC转换器相比较,三相三电平PFC转换器有更高的性能价格比,适合于在大功率场合应用。

如图1所示的三相三开关三电平BccGt PFC转换器,其优点是每个开关管只承受输出电压的一半,因此可以用快速、价廉、频率更高的开关器件。应用多电平PFC转换器,可以改进控制,在输人电流纹波相同的情况下,可以减小Boost电感。和三相两电平PFC转换器相比较,三相三电平PFC转换器有更高的性能价格比,适合于在大功率场合应用。
