LED应急灯电路图

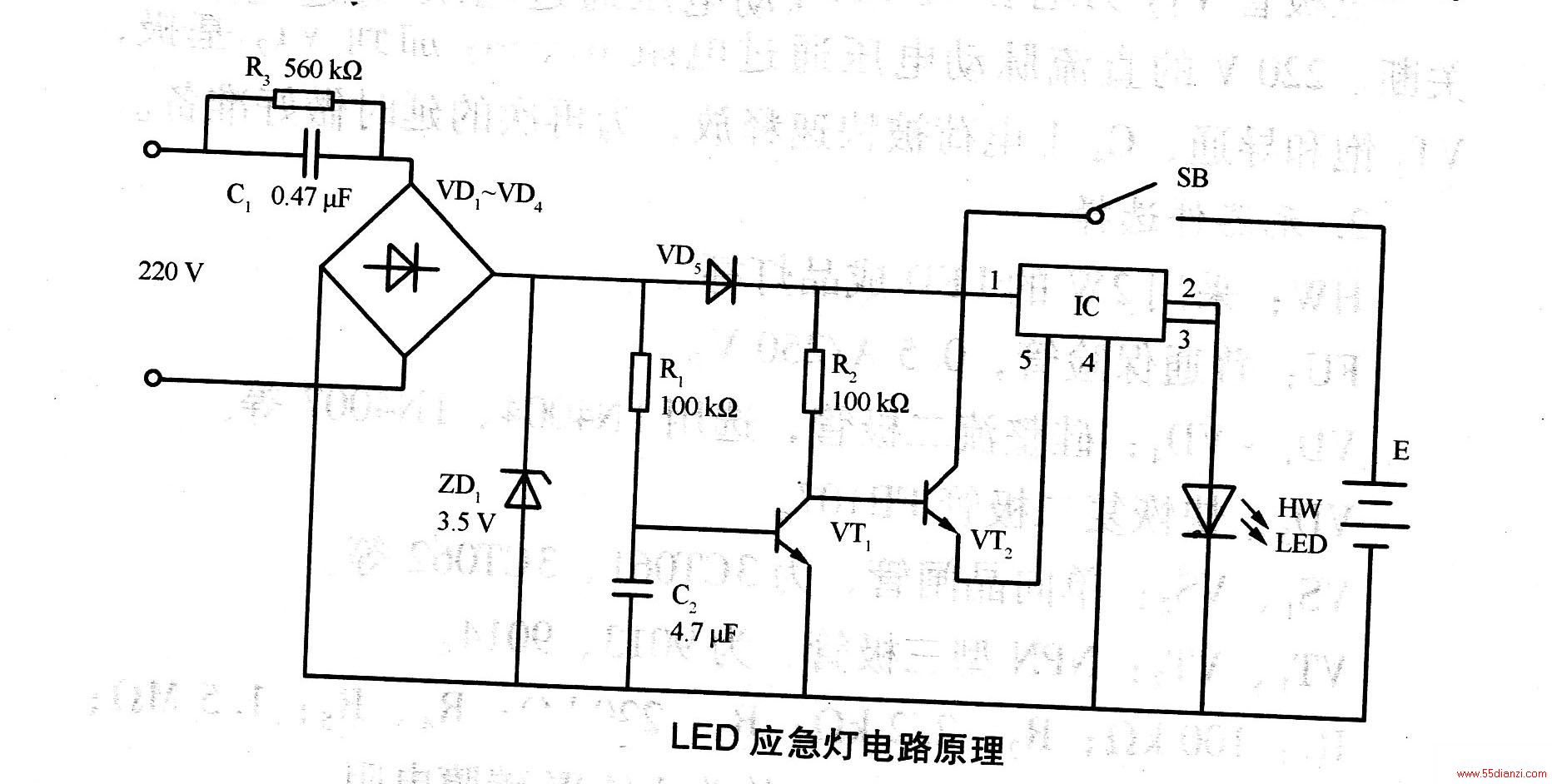

如图为LED应急灯电路图。 电路由两节5号可充电电池和电子开关等元件组成。当开关SB闭合时，市电220V经电容C1降压和二极管VD1～VD4整流后，经二极管VD15和开关SB给电池E充电，充电电流约为30 mA。稳压二极管ZD1稳定电压值为3．5 V。由于ZD1为3．5 V，VD5的导通压降为0．7V，所以电池E最多充到2．8～3．3 V，故长期充电也不会因过充造成电池损坏。
