浪涌电流限制器电路图
点击数：7191 次 录入时间：03-04 11:33:32 整理：http://www.55dianzi.com 电子电路图

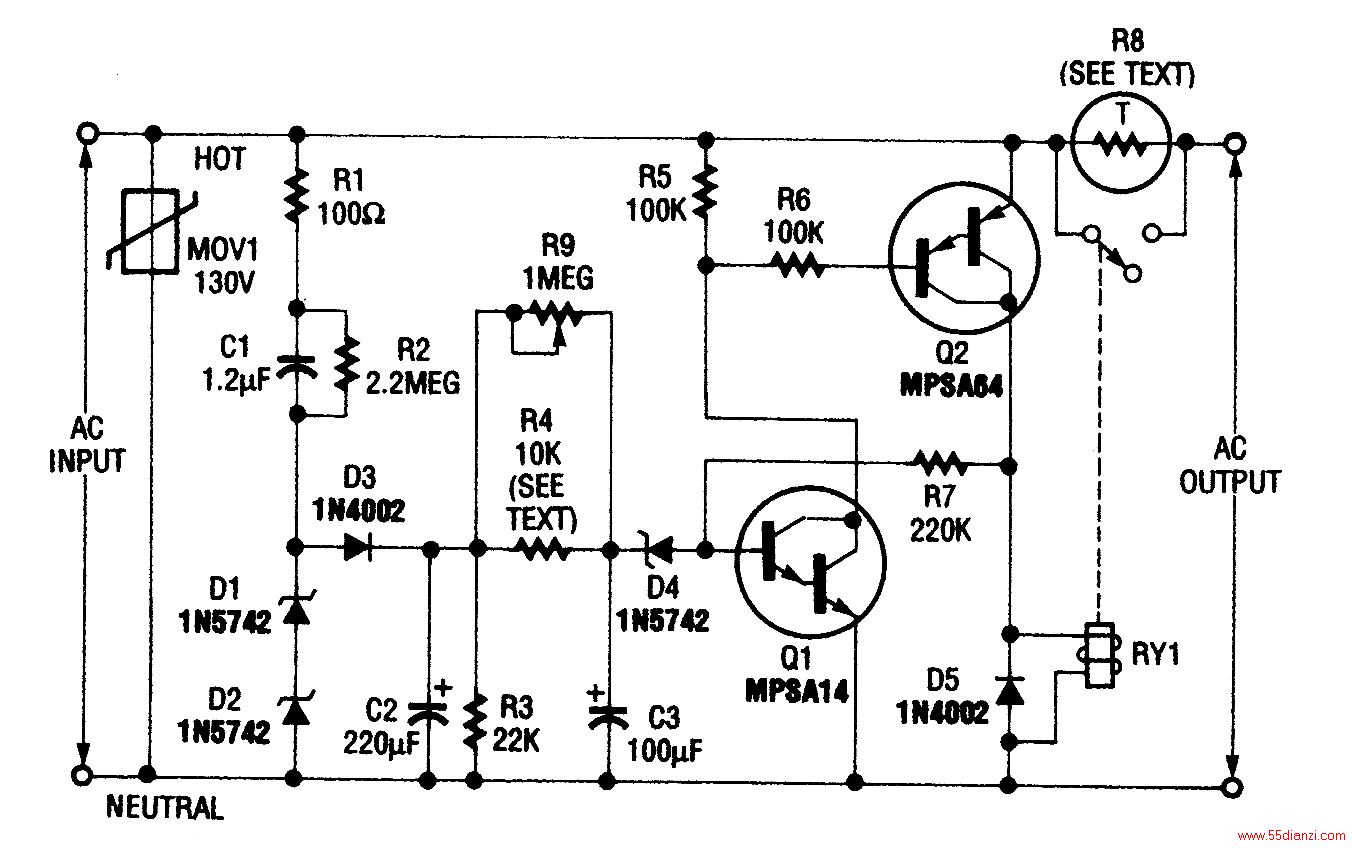

Q1是一个NPN达林顿管，Q2是一个即插即用达林顿管。MOV1是一个金属氧化压敏电阻， R8是一个限制浪涌电流的NTC热敏电阻。该电路限制交流线路到负载，当预定的时间间隔已经过去，RY1短接热敏电阻或者电阻RB。如果R9没有被使用，R4为150kΩ.如果电源被移掉，电路可以为立即重新启动做好准备。
