精密电流源

精密电流源

点击数：7856 次录入时间：03-04 11:58:30 整理：http://www.55dianzi.com 电子电路图

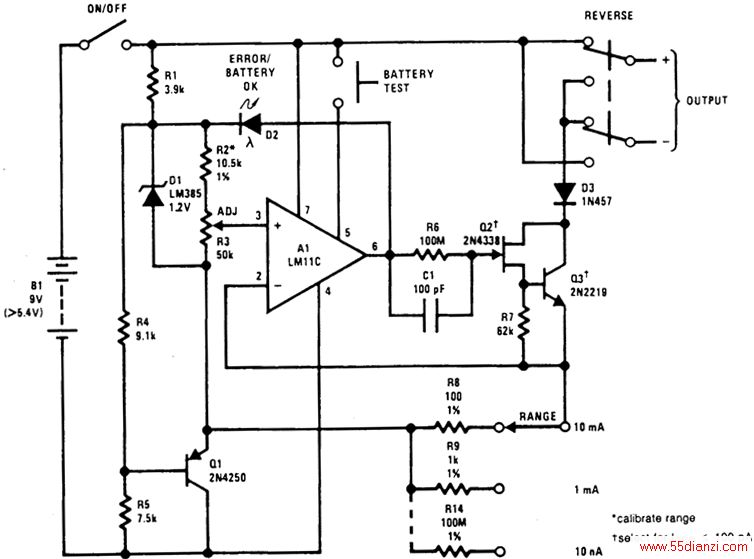

适用于实验室完整的电池供电电流源如图所示。该运算放大器在电阻范围内校准电压，校准电位取决于校准电位器臂上R3的电压。电阻的电压，由通过Q2和Q3的电流产生，为输出功率。该参考二极管D1，确定基本精度。

适用于实验室完整的电池供电电流源如图所示。该运算放大器在电阻范围内校准电压，校准电位取决于校准电位器臂上R3的电压。电阻的电压，由通过Q2和Q3的电流产生，为输出功率。该参考二极管D1，确定基本精度。

本文关键字：精密 电子电路图，电路图 - 电子电路图
