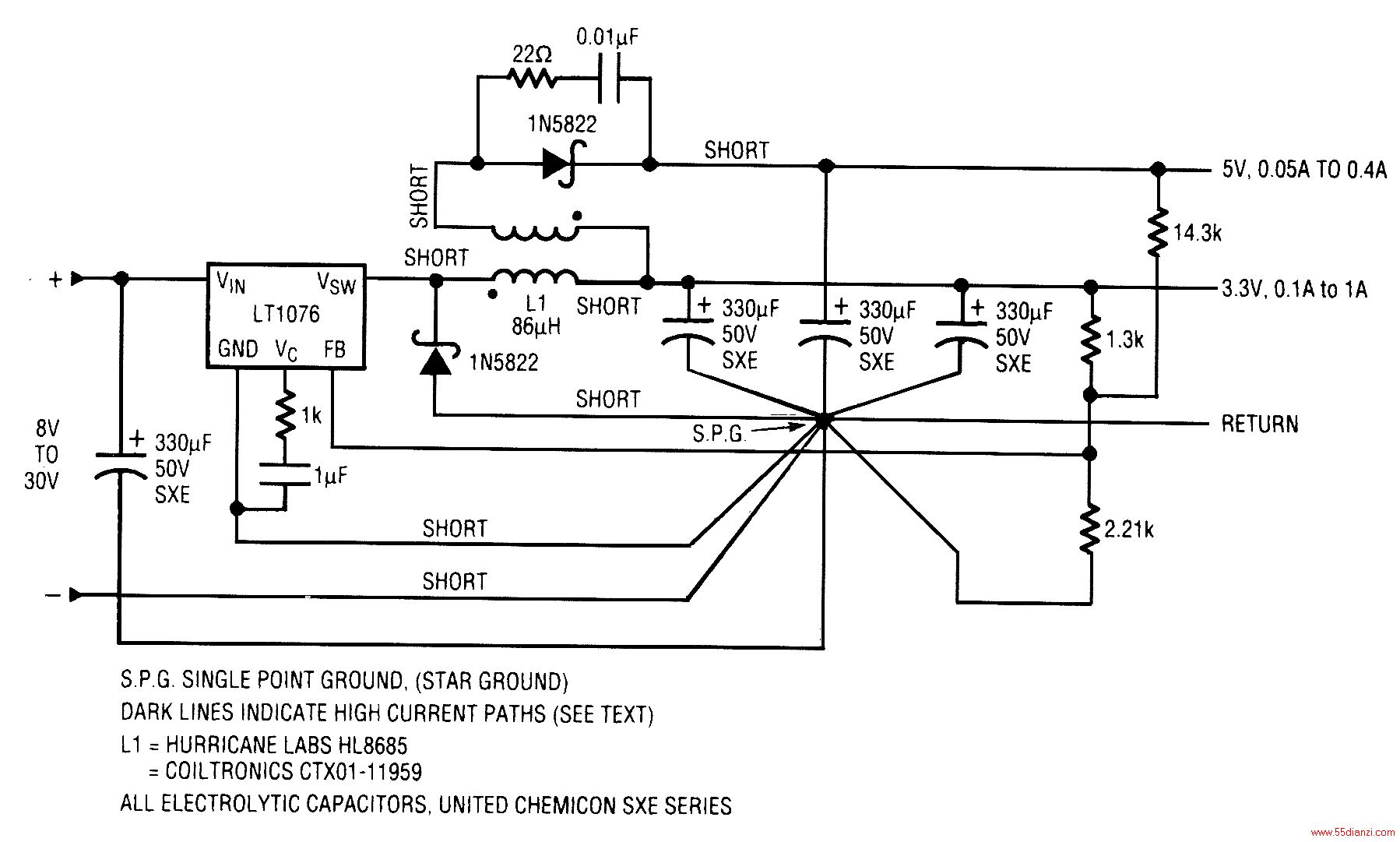

带有3.3V和5V输出的直流转换器电路
点击数：7762 次 录入时间：03-04 12:02:19 整理：http://www.55dianzi.com 电子电路图
输入电压的范围是从8V至30V。当3.3V负载的范围从0.1A到1A，5V的负载范围从0.05A到5A。该电路是无负载条件下的自我保护电路。在包括相互调节的所有的负载和线路条件下，3.3V输出从3.25V转换到3.27V。在相同的条件下，5V的输出从4.81V转换到5.19V。
