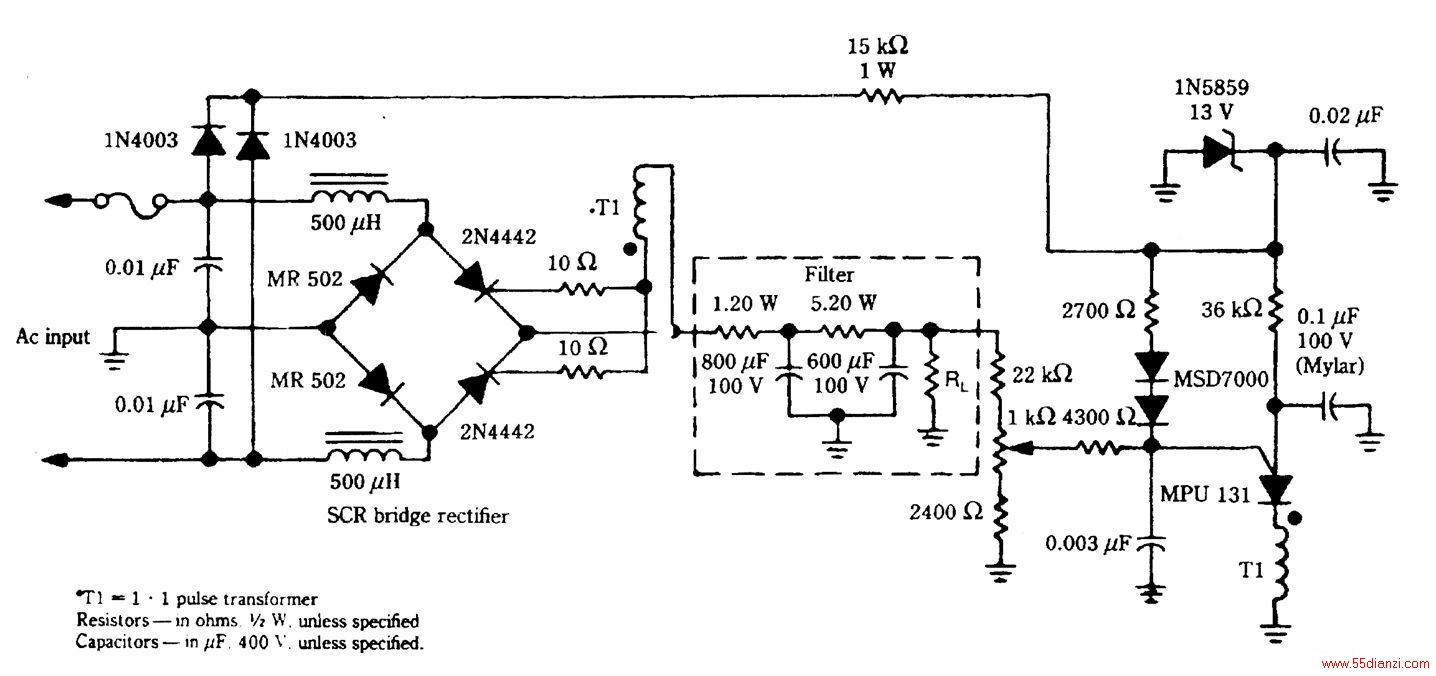

彩色电视接收机晶闸管开关电源电路

彩色电视接收机晶闸管开关电源电路

点击数：7949 次录入时间：03-04 11:39:06 整理：http://www.55dianzi.com 电子电路图

该电源输出高达+80V，电流为1.5A。由于可控硅维持电流，最小负载需要200mA，请注意，因没有交流线路隔离，所以有电击危险。

该电源输出高达+80V，电流为1.5A。由于可控硅维持电流，最小负载需要200mA，请注意，因没有交流线路隔离，所以有电击危险。
