自动夜间照明灯电路

点击数：7914 次录入时间：03-04 11:48:07 整理：http://www.55dianzi.com 电子电路图

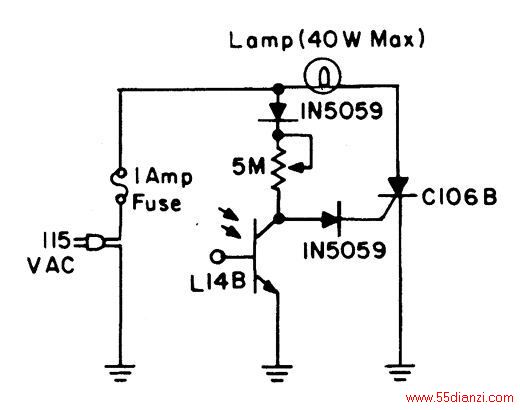

在白天的时候，L14B光达林顿复合晶体管（JEDEC注册号为2N5777-2N5780）将所有的门电流分流至接地。在晚上时，L14B有效地为C106B的电门提供高电阻电流，从而将灯打开。

本文关键字：照明灯 电子电路图，电路图 - 电子电路图
