电流检测放大器

电流检测放大器

点击数：7782 次录入时间：03-04 11:37:43 整理：http://www.55dianzi.com 电子电路图

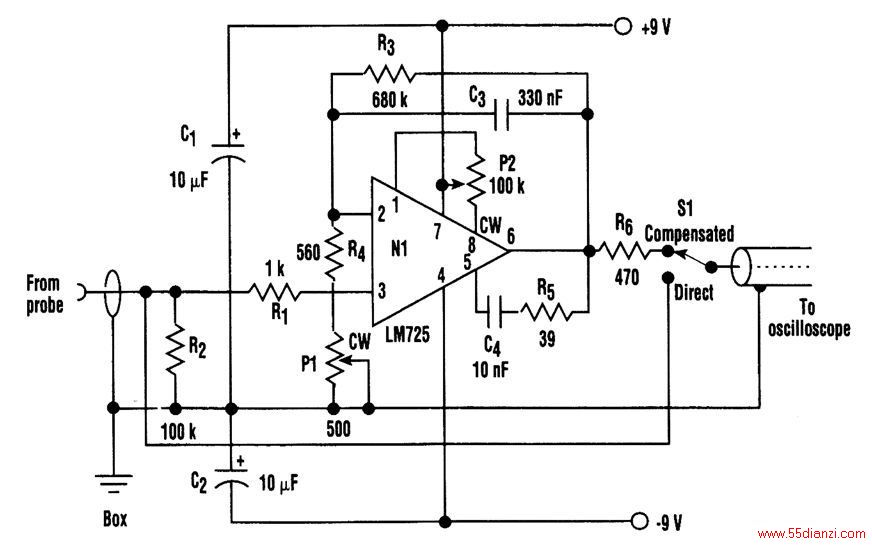

钳式电流探测器，比如泰克P6021，可以有效地使示波器显示电流波。如图所示的是一个便宜而又简单的钳式电流探测器。P6021的敏感范围是2mA/mV，但是其6dB八度音阶的衰减低于450Hz。补偿器是用来抵消低频衰减的。

钳式电流探测器，比如泰克P6021，可以有效地使示波器显示电流波。如图所示的是一个便宜而又简单的钳式电流探测器。P6021的敏感范围是2mA/mV，但是其6dB八度音阶的衰减低于450Hz。补偿器是用来抵消低频衰减的。

本文关键字：放大器检测 电子电路图，电路图 - 电子电路图
