载波电流接收器电路

点击数：7882 次录入时间：03-04 12:02:19 整理：http://www.55dianzi.com 电子电路图

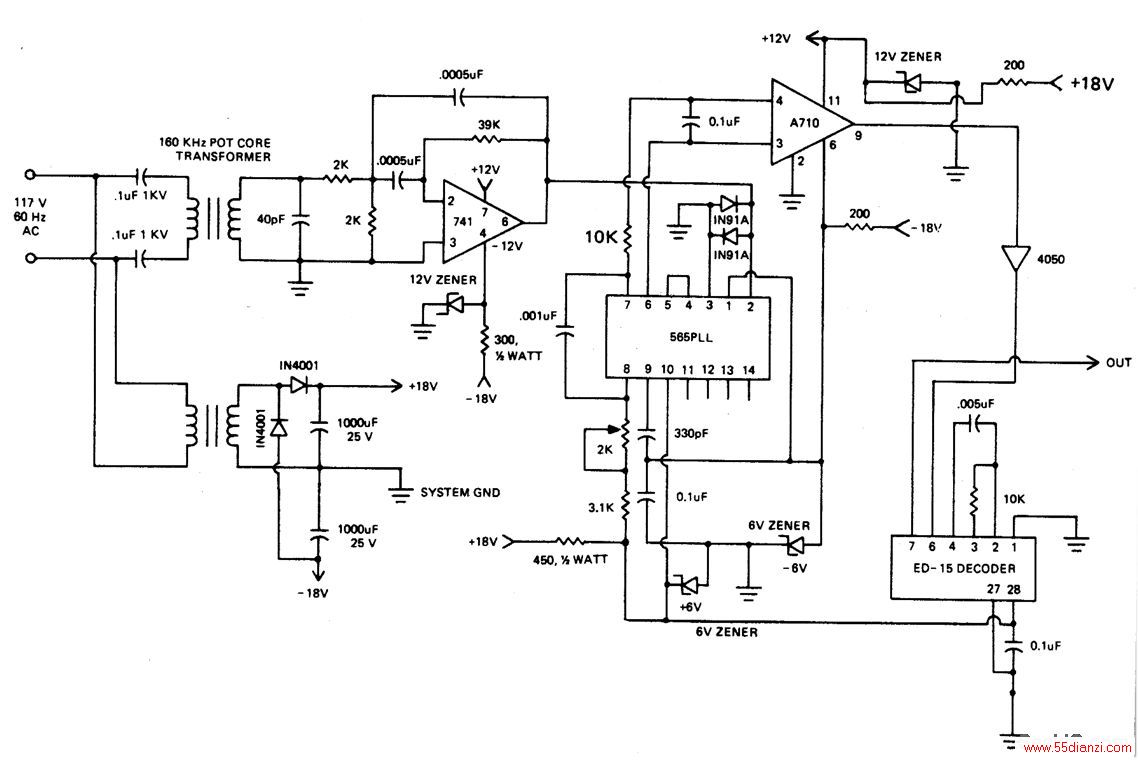

160kHz的变压器是由一个18×11mm的无缺口壶行铁芯（西门子，Ferrocube等）组成的，利用磁学合并式的“F”材料缠绕用于二次绕组的80个35号线圈的1/2和用于初次绕组的5个1/2线圈。这样得出的匝比大约是15比1。

本文关键字：接收器 电子电路图，电路图 - 电子电路图
