超声波连续波收发器电路

超声波连续波收发器电路

点击数:7799 次   录入时间:03-04 12:03:42   整理:http://www.55dianzi.com   电子电路图

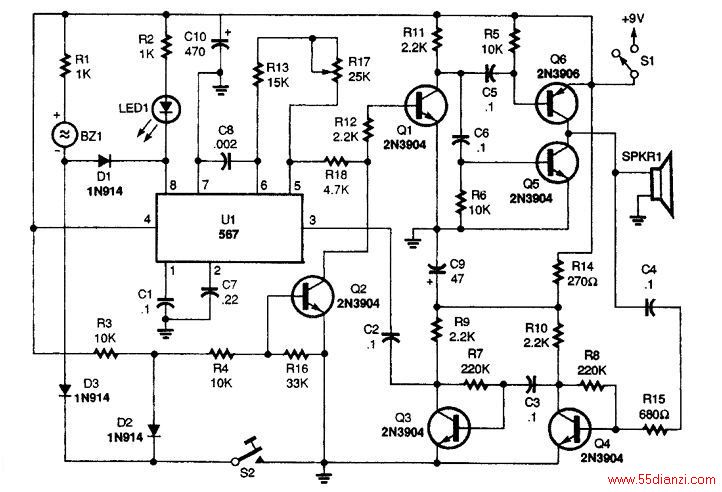

随着发报电键S2的开启,567锁相电路在引脚3的输入经耦合后到达Q2的输出端。晶体管Q3和Q4用在一个高增益的二阶音频放大器中。压电扬声器通过一个0.1μF的电容和一个680Ω的分离电阻耦合至放大器的输入端。
