光电耦合器在音频放大电路中的典型应用电路

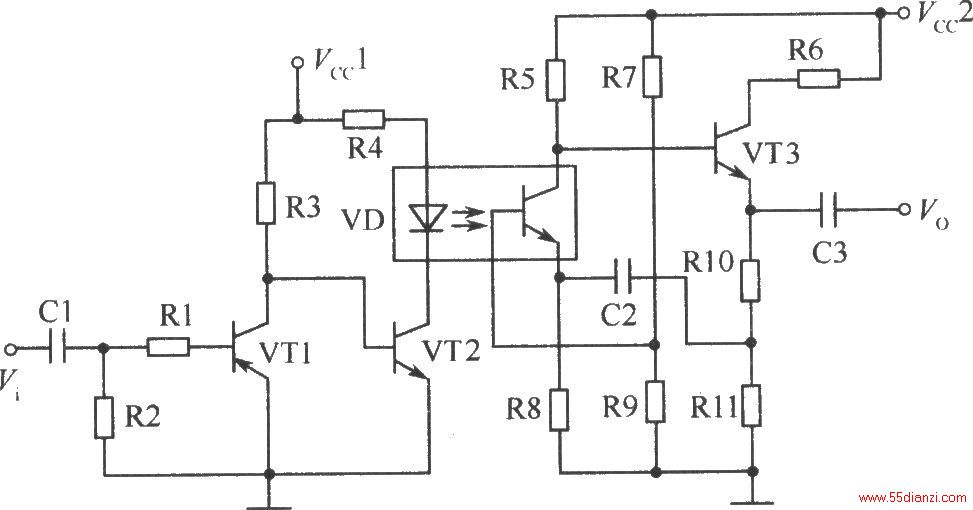

将光电耦合器用于音频放大电路，不仅起到信号隔离作用，防止级间干扰，而且同样可以放大音频信号。光电耦合器在电路中可以等效替换音频变压器，并克服音频变压器初级耦合时信号损耗、失真等缺点，还具有减小电磁干扰等优点。图中VT1、VT2构成两级直接耦合放大电路。将传感器或信号源信号经C1、R1后送入由VT1、VT2构成的前置放大器，前置放大器是将微弱的电信号变换为直流分量信号，将放大变换后的信号加到光电耦合器的发光二极管VD上，VD的发光强弱将受Vi信号的强弱变化。给光电耦合器中的光敏三极管加一定偏压，便可将VD发射过来的光信号变换为电信号并放大，最后经VT3放大输出给后级作信号源。由此可看出，该电路不仅起到了信号级间隔离的作用，还起到放大信号的作用，且信号在进行传输放大时，无损耗，也不会引起信号失真，以获得更原始的信号数据。图中电路的带宽可达120kHz，增益可增至20dB，完全可满足一般音频信号前级与初级间的隔离，并将信号在前级中得以放大。该电路可典型应用于收录机信号处理中，将直接替换音频变压器构成的隔离放大电路。
