用作扫描器的光电隔离电路图
点击数：7502 次 录入时间：03-04 11:44:59 整理：http://www.55dianzi.com 电子电路图

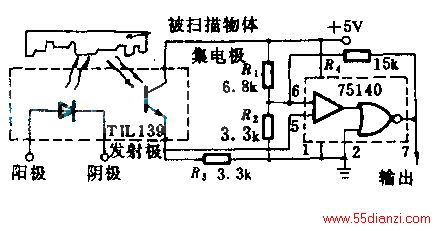

本电路主要包括TIL139 源/探测器组件和75140线路接收器,可应用于对反射光或者中断的光作出反应.采用5V电源,输出处于标准的TTL电平.为了使灵敏度可以调节,在R1和R2之间插入500Ω电位器,把75140的(7)连接到(3),并且从(1)取得输出,则可颠倒输出极性.
