光耦合v／F变换电路图

点击数：7609 次录入时间：03-04 12:03:00 整理：http://www.55dianzi.com 电子电路图

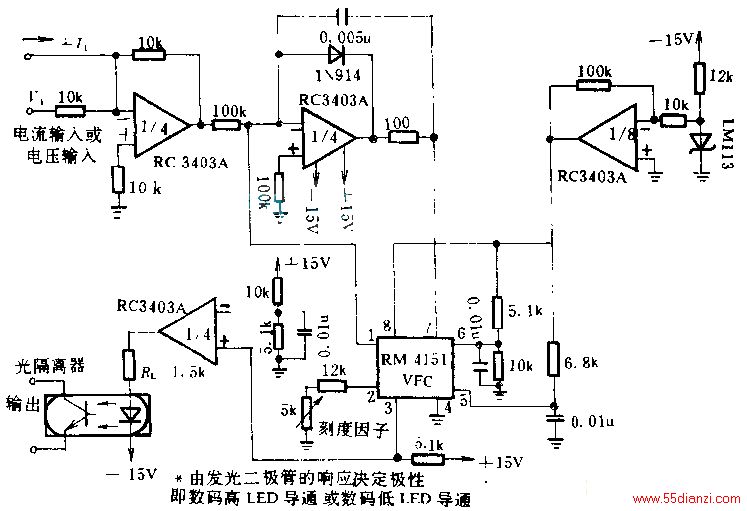

本电路具有变换0~10V输入电压为光隔离器输出端相应频率的作用。RM4151变换器与RC3403四运算放大器组合，使用时具有高线性。四运算放大器、积分器、稳压器及发光二极管激励器。
