触摸式开关台灯电路图
点击数：7629 次 录入时间：03-04 11:46:43 整理：http://www.55dianzi.com 电子电路图

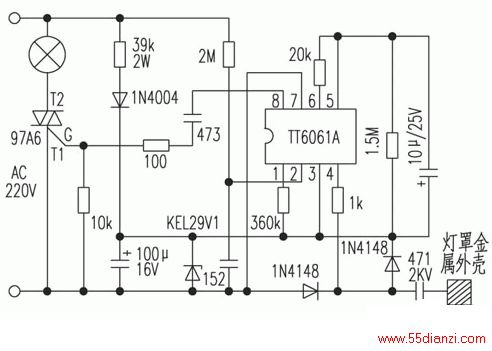

触摸式开关台灯电路,电路见下图，它分四挡控制灯泡的亮亮。通电后灯泡不亮，第一次轻轻触摸一下灯罩金属外壳。灯泡便发出低亮度的光，第二次触摸灯泡发出中等亮度的光，第三次触摸灯泡变为全亮，第四次触灯泡熄灭，依次循环。电路由TT6061，可用GS6061代，IN4004，可用IN4007代替。
