60个发光二极管组成的催限螺旋电路图

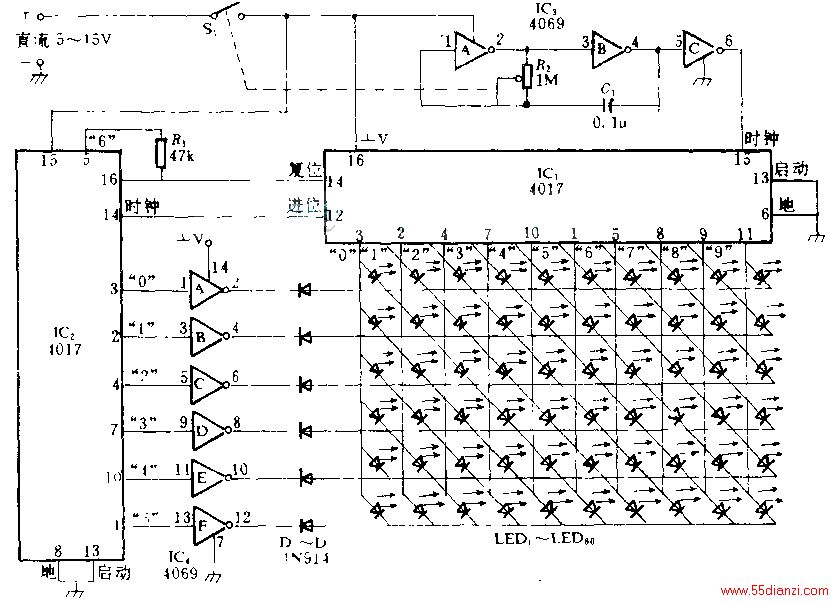

60个发光二极管在显示板上排列成螺旋线形式；连线以矩阵形式连接到两个集成电路4017，使得在IC1和IC2分别进行计数时，每个发光二极管按照排列顺序依次发亮。IC3是方波振荡器，其频率取决于R2和C1的值，其输出作为IC1的时钟，使IC1进行递增计数，每当IC1计数到10，就送出一个进位输出作为IC2的时钟。当计到60时，IC1，IC2全部复零，开始新循环。两个集成电路都有限流功能，所以发光二极管不必接降压电阻。
