录音机遥控显示电路图

录音机遥控显示电路图

点击数:7216 次   录入时间:03-04 11:46:43   整理:http://www.55dianzi.com   电子电路图

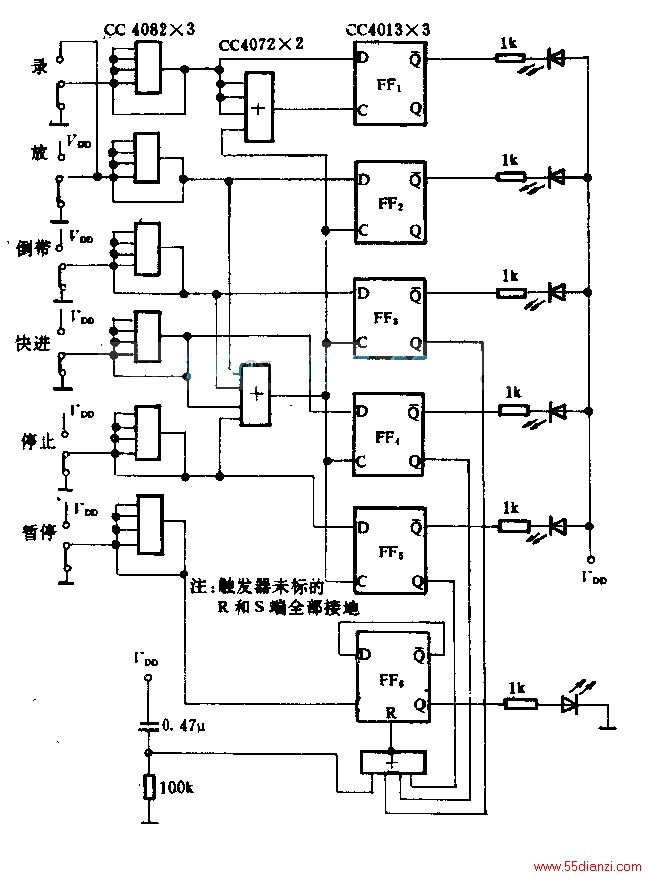

CC4082接成正反馈,与条功能开关配合,组成触发器保证输出电信号无抖动。后面的“或”门或触发器模拟录音机的工作逻辑,使6个发光二极管分别指示录、放、倒带、快进、停止、暂停这6个状态。CC4013直接驱动发光二极管,限流为4~5mA。选择Q端驱动发光二极管,其目的是Q端和逻辑姿态无关。如果过驱动时输出电压下降,也不影响Q端逻辑状态。

CC4082接成正反馈,与条功能开关配合,组成触发器保证输出电信号无抖动。后面的“或”门或触发器模拟录音机的工作逻辑,使6个发光二极管分别指示录、放、倒带、快进、停止、暂停这6个状态。CC4013直接驱动发光二极管,限流为4~5mA。选择Q端驱动发光二极管,其目的是Q端和逻辑姿态无关。如果过驱动时输出电压下降,也不影响Q端逻辑状态。
