晶体管存储时间测试电路图
点击数:7957 次 录入时间:03-04 11:38:04 整理:http://www.55dianzi.com 电子电路图

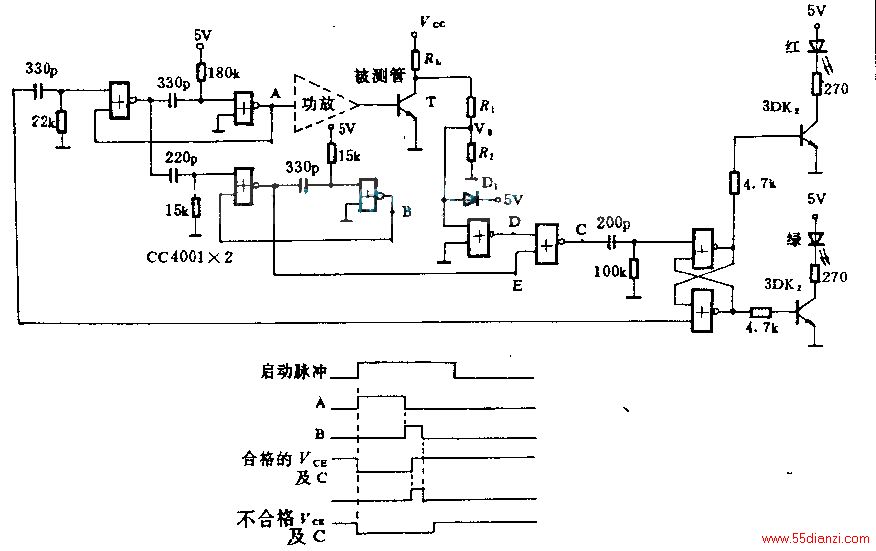

本测试电路用2块CMOSCC4001。若被测和T的存贮时间TS小于最大允许值,则绿灯亮,表示合格;如果TS过大,则红灯亮,表示不合格。加入启动脉冲开始测试。A点脉宽约50μS,期间测试管T导通。B占脉宽约4μS,即为T的最大允许存贮时间。若TS<4μS,则C为“1”,触发右下方的RS触发器。,绿灯亮、红灯灭。若TS>4μS,则D为“1”,RS触发器不翻转,则红灯亮,绿灯灭。
