采用晶间管的多谐振荡器电路图

采用晶间管的多谐振荡器电路图

点击数:7175 次   录入时间:03-04 11:51:14   整理:http://www.55dianzi.com   电子电路图

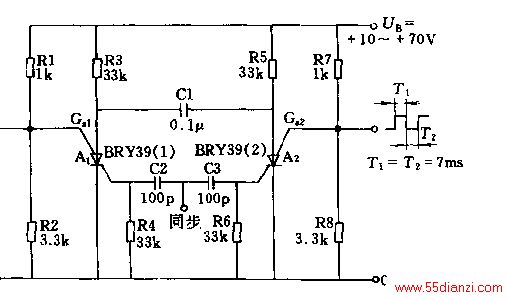

电路可产生高达50V的矩形脉冲,适当设计其占空比T1/(T1+T2)可从0.001至0.999连续调节。这可以通过适当选择R3和R5来实现。电容C1以及电阻拭和R5决定频率的高低。图中取R3=R5,则占空比为50%。

电路可产生高达50V的矩形脉冲,适当设计其占空比T1/(T1+T2)可从0.001至0.999连续调节。这可以通过适当选择R3和R5来实现。电容C1以及电阻拭和R5决定频率的高低。图中取R3=R5,则占空比为50%。
