5MHz时钟信号发生器电路图

5MHz时钟信号发生器电路图

点击数：7690 次录入时间：03-04 11:56:25 整理：http://www.55dianzi.com 电子电路图

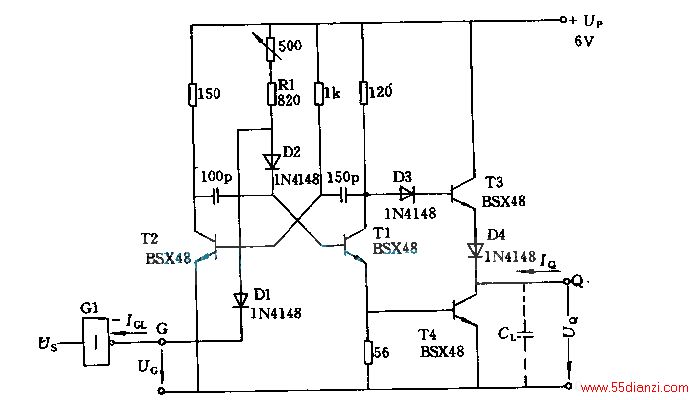

由晶体管T1、T2组成多谐振荡器，与固定电阻R1串联500Ω可调电阻用来调整频率。晶体管T3和T4组成输出级，输出电流IQ在低电平UQL=0.4V时大于48mA，在高电平UQH=2.9V时大于20mA。

由晶体管T1、T2组成多谐振荡器，与固定电阻R1串联500Ω可调电阻用来调整频率。晶体管T3和T4组成输出级，输出电流IQ在低电平UQL=0.4V时大于48mA，在高电平UQH=2.9V时大于20mA。
