触发器驱动可控硅电路图

触发器驱动可控硅电路图

点击数:7556 次   录入时间:03-04 11:56:05   整理:http://www.55dianzi.com   电子电路图

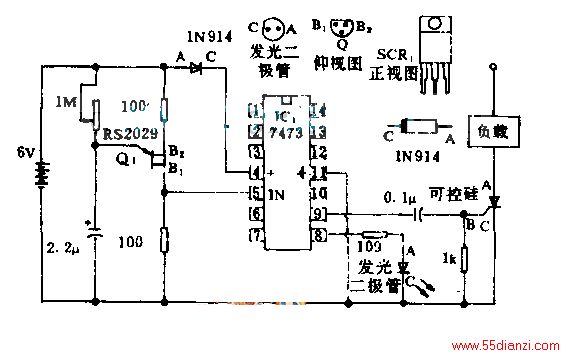

单结晶体管Q1构成张驰振荡器作为时 钟,驱动7473双触发器中的一个触发 器。输出Q驱动发光二极管闪红光,以 指示电路正处于工作状态。输出Q用来 触发可控硅,以便源电压可极据用途 自由选择,但不得超过可控硅的额定 电压。

单结晶体管Q1构成张驰振荡器作为时 钟,驱动7473双触发器中的一个触发 器。输出Q驱动发光二极管闪红光,以 指示电路正处于工作状态。输出Q用来 触发可控硅,以便源电压可极据用途 自由选择,但不得超过可控硅的额定 电压。
