电阻的高频等效电路图

电阻的高频等效电路图

点击数:7882 次   录入时间:03-04 11:44:18   整理:http://www.55dianzi.com   电子电路图

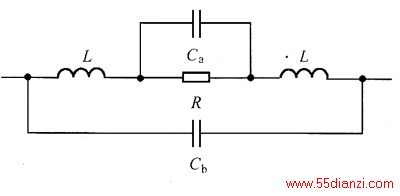

电阻是PCB中最广泛使用的元件,常用的电阻有碳质、绕线和薄膜片状电阻等几种,绕线电阻由于引线电感过大不适于高速的高频电路应用,在高速的高频电路中多用薄膜片状电阻,但它同样存在隐藏的射频特性。如图所示为标称值为R的电阻的高频等效电路,在如图所示中,L为两个金属引脚的电感;电容Ca为电阻内部的寄生电容;Cb为两个金属引脚间的寄生电容(可忽略)。电阻最容易忽视的两个方面就是封装尺寸和内部寄生电容,封装不同,其寄生参数也不同。一般说来,较小的“SMD”封装的寄生参数较小,比如0603的封装比1206的封装更适合于高速的高频电路。

电阻是PCB中最广泛使用的元件,常用的电阻有碳质、绕线和薄膜片状电阻等几种,绕线电阻由于引线电感过大不适于高速的高频电路应用,在高速的高频电路中多用薄膜片状电阻,但它同样存在隐藏的射频特性。如图所示为标称值为R的电阻的高频等效电路,在如图所示中,L为两个金属引脚的电感;电容Ca为电阻内部的寄生电容;Cb为两个金属引脚间的寄生电容(可忽略)。电阻最容易忽视的两个方面就是封装尺寸和内部寄生电容,封装不同,其寄生参数也不同。一般说来,较小的“SMD”封装的寄生参数较小,比如0603的封装比1206的封装更适合于高速的高频电路。
