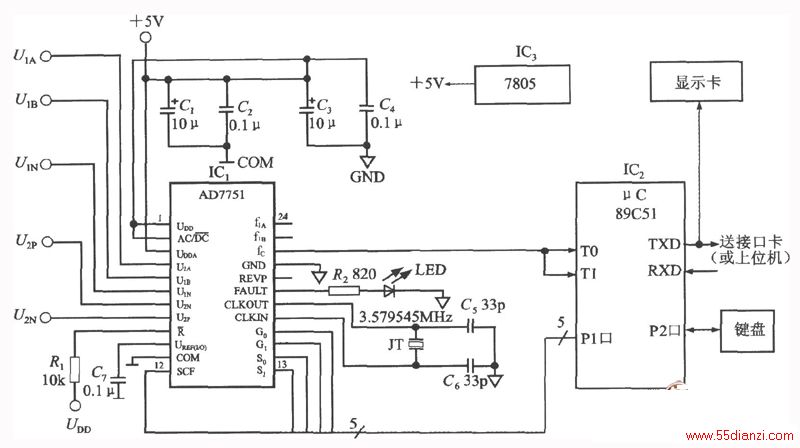

由AD7751和89C51单片机构成电能计量系统的简化电路如图所示。C1～C4为+5V电源的退耦电容。R非端经上拉电阻R1接UDD，使R非=1，令复位端失效。由3.579545MHz的石英晶体与电容器C5、C6构成晶振电路，向AD7751提供时钟。C7为UREF(I/O)端的消噪电容。
