单片真有效值功率测量系统AD8362的输入保护电路图

单片真有效值功率测量系统AD8362的输入保护电路图

点击数:7327 次   录入时间:03-04 11:55:23   整理:http://www.55dianzi.com   电子电路图

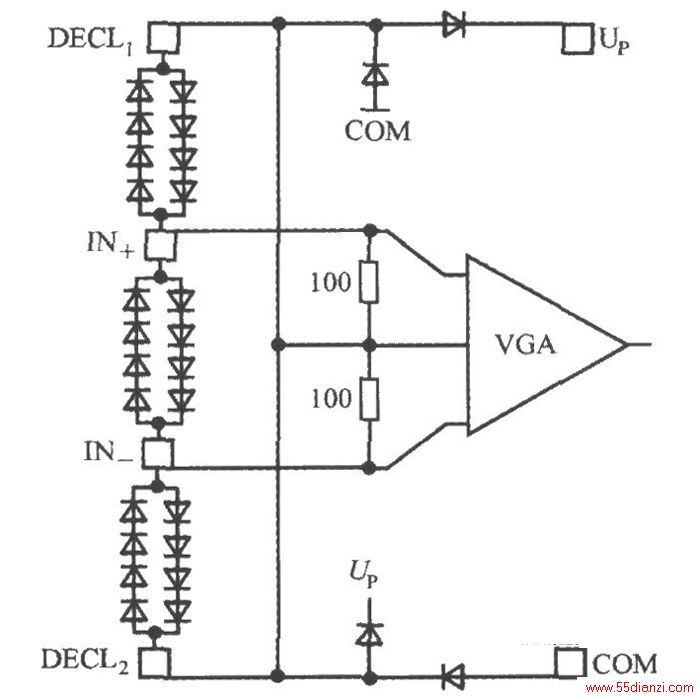

AD8362的输入保护电路如图所示。将两组复合二极管反极性并联在IN+、IN-之间,即可起到钳位保护作用,能避免因输入端感应到瞬间高电压而损坏芯片。另外在DECL1与IN+、IN-与DECL2引脚之间也设计了二极管钳位保护电路。

AD8362的输入保护电路如图所示。将两组复合二极管反极性并联在IN+、IN-之间,即可起到钳位保护作用,能避免因输入端感应到瞬间高电压而损坏芯片。另外在DECL1与IN+、IN-与DECL2引脚之间也设计了二极管钳位保护电路。
