LM134的电子温度计电路图

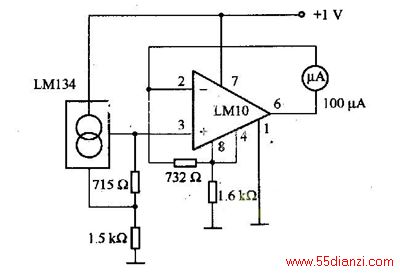

本图是由LM134等构成的电子温度计电路。电路中，LMl34的输出电压或电流与热力学温度成比例，可直接在100μA表头上读出被测量的温度，其测量温度范围为-55一150℃。电源电压在lV以下也能T作，但要求测量精度较高时，要采用1·5V的电源电压。电源电压在1·5一1·2V范围内变化时，产生约1℃的误差。
