高性能加速度传感器频率变换电路

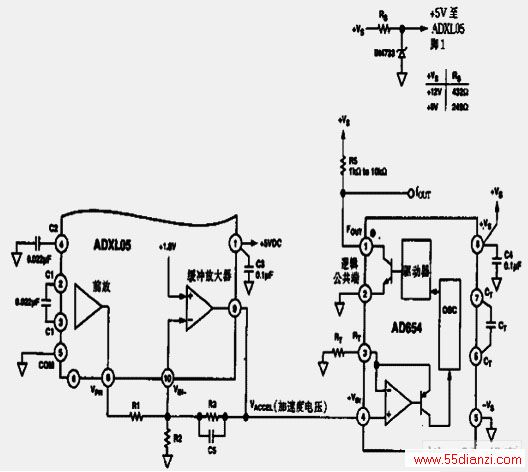

如图为高性能加速度传感器频率变换电路。该电路中ADXL05将±5g的加速度直接转换成对应的模拟输出电压；模拟电压又控制AD*的输出频率，输出频率信号在AD*的脚1。ADXL05脚8的输出电压在无加速度时是+2.5V；当有加速度时，每个g（正或负）值电压上下变化200mV；脚9输出刻度系数是由电阻R3和R1设置的，电阻R2用于改变0g输出电平（相对于+2.5V，提供最大输出摆动），电容C5和电阻R3构成低通滤波器，提高电路的信噪比。
