带串行接口的单轴磁场传感器电路图
点击数：7320 次 录入时间：03-04 11:39:06 整理：http://www.55dianzi.com 电子电路图
原始图片
上一张
下一张
自动 / 暂停播放

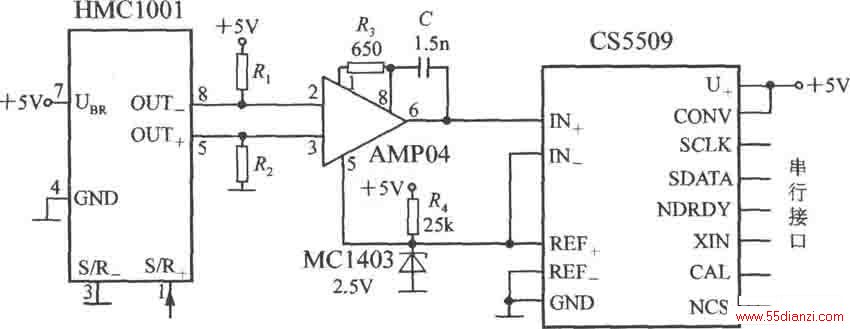

带串行接口的单轴磁场传感器电路如图所示。该电路的输出级采用一片16位A／D转换器CS5509，可通过接口电路配微处理器或单片机。AMP04的输出电压(Uo)接CS5509的模拟输入端，MC1403型带隙基准电压源给CS5509提供2.5V基准电压。
