单向感应器电路

点击数：7352 次录入时间：03-04 11:59:12 整理：http://www.55dianzi.com 电子电路图

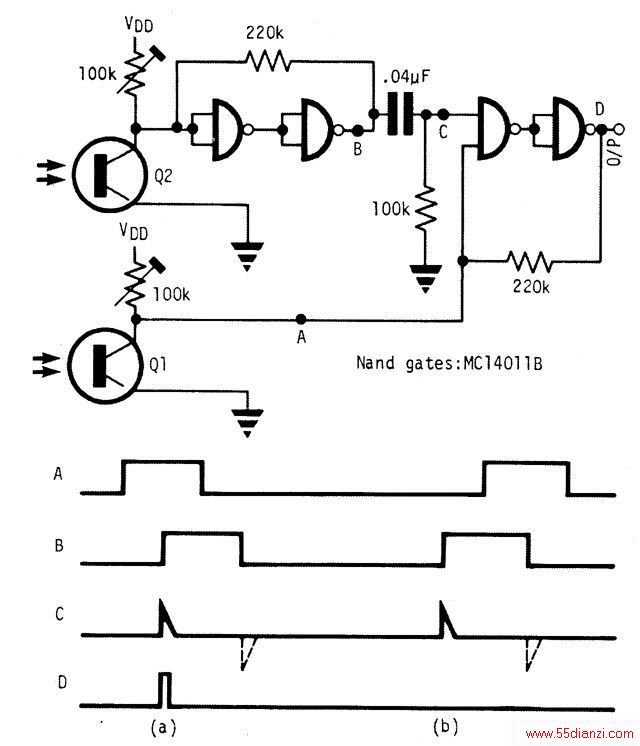

当一个物体以一个方向运行时，该电路可以探测该物体，但是如果它以相反方向运行，则无法探测。两个感应器是用来确定方向感的。物体是否能够阻挡光线到达光电晶体管Q1和Q2是由物体的运动方向决定的。当物体先经过Q1，再经过Q2时，D会产生输出脉冲；若先经过Q2，再经过Q1，D就不会产生脉冲。
