线性温度-频率传感器

点击数：7386 次录入时间：03-04 11:59:12 整理：http://www.55dianzi.com 电子电路图

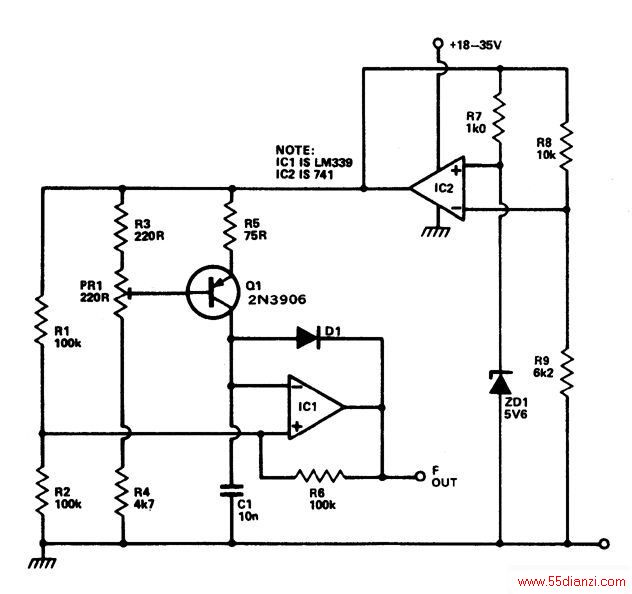

该电路在0-100℃下提供10Hz/℃的频率线性增加，因此能用于包含微处理器的逻辑系统。温度探测Q1，VB变化2.2毫伏/℃。这种晶体管包含在一个恒流源电路里。因此，正比于温度的电流将会使C1充电。这个电路通过741温度稳定参考电压提供电源。
