晶控信号源电路

点击数：7870 次录入时间：03-04 11:33:32 整理：http://www.55dianzi.com 电子电路图

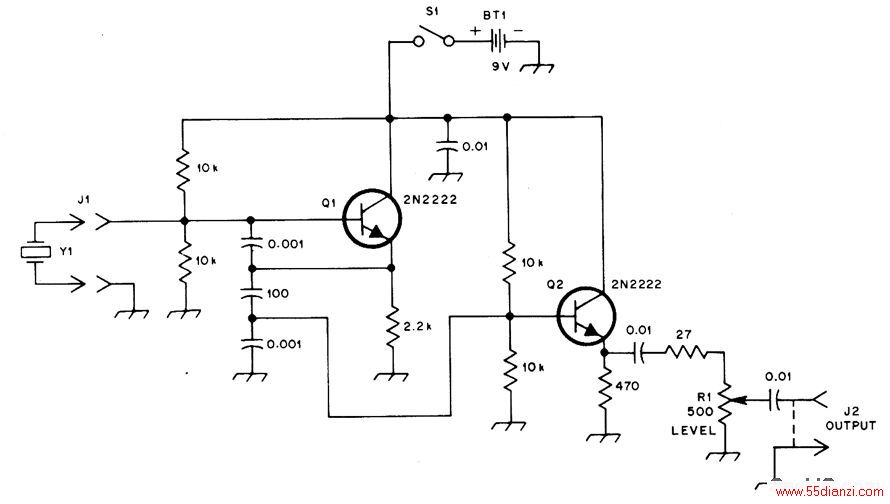

这个通用的信号源电路可用于信号追踪设备中。在一个50Ω的负载中，输出电平的变量可超过1Vrms。几乎可以用到所有的在1到15MHz范围内的晶体管。Q1组成了一个科耳皮兹振荡器，振荡器的输入是来自发射极的。一个电容分压器（穿过2.2K的发射电阻）可降低缓冲放大器Q2的电压。
