电动机准确定位控制电路

点击数：7194 次录入时间：03-04 11:54:21 整理：http://www.55dianzi.com 电子电路图

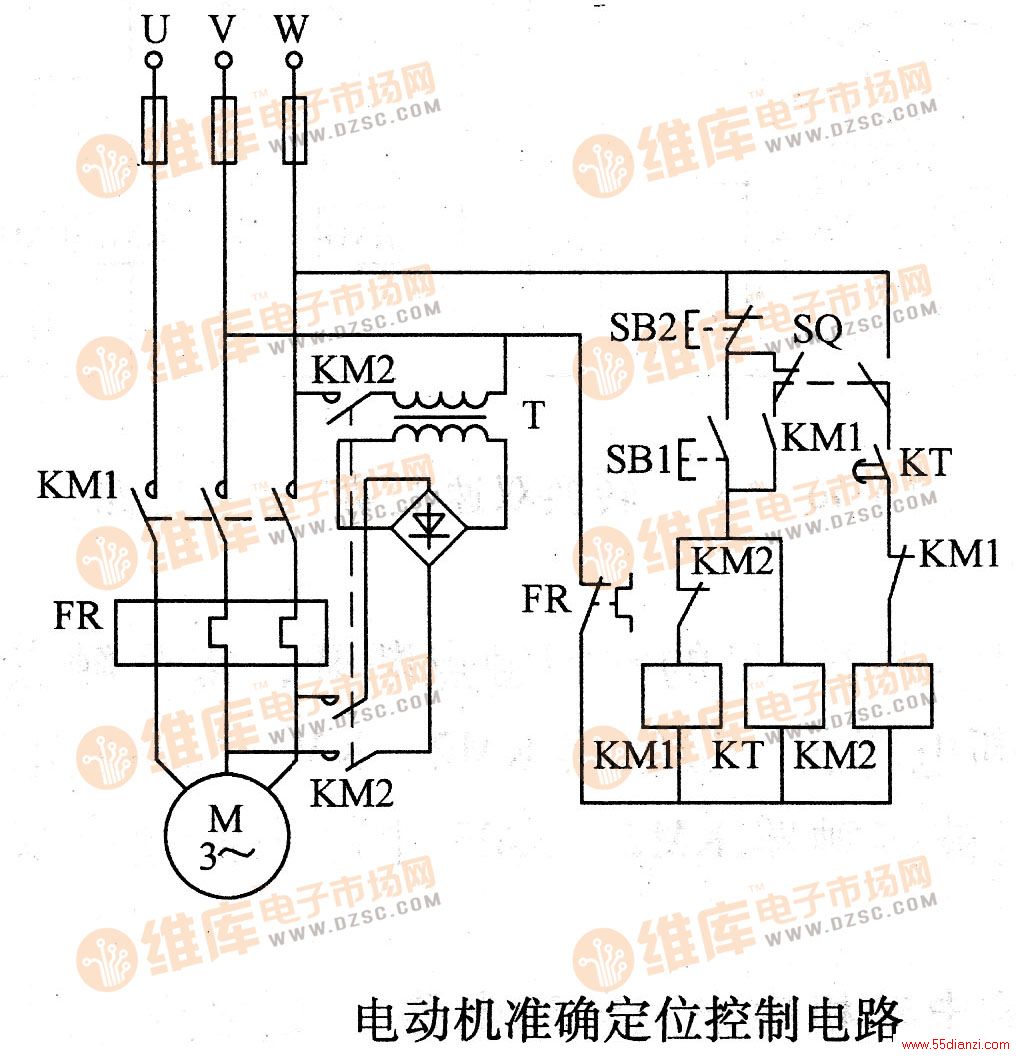

　　该电路主电路采用桥式全波整流，提供直流进行能耗制动；限位开关SQ控制电动机在预定位置断电，准确定位停止，并进行能耗制动；FR热继电器起过载保护作用。
