三相三线有功电能表直入式接线电路

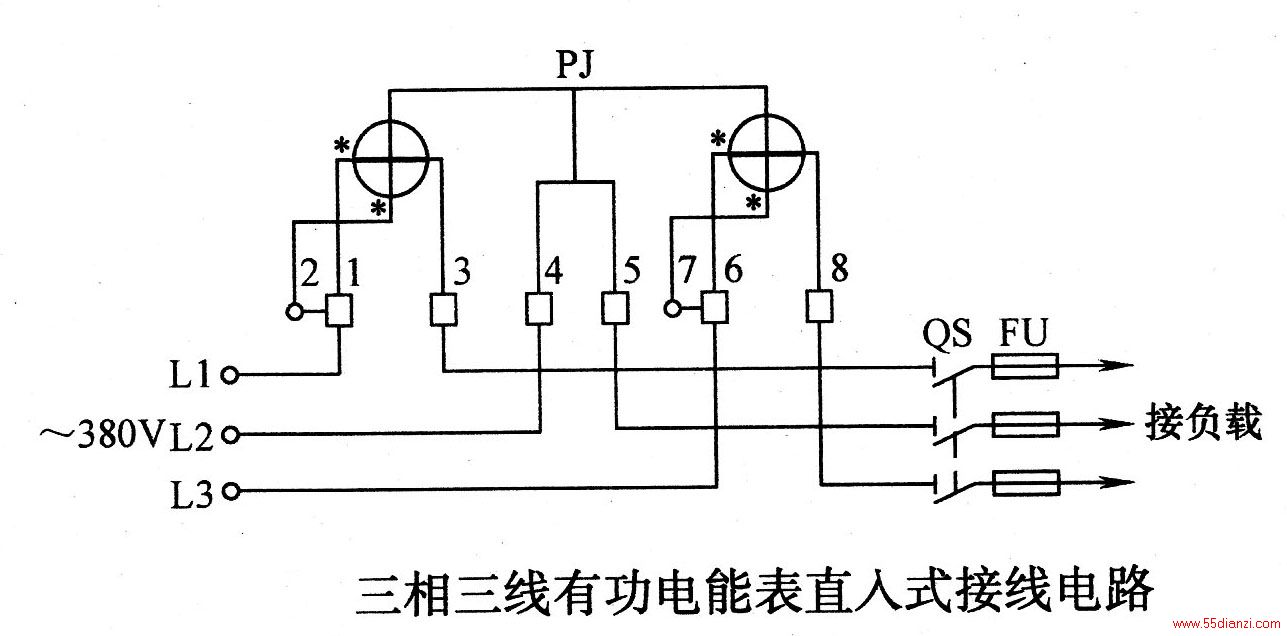

（1）三相三线有功电能表直入式接线要求1）接线前检查电能表的型号、规格及负载的额定参数，电能表的额定电压应与电源电压一致，额定电流应不小于负载电流，并检查表的外观应完好。2）与电能表相连的导线必须使用铜芯绝缘导线，导线的截面积符合导线安全载流量及机械强度的要求，对于电压回路导线的截面积不小于1．5平方毫米，对于电流回路导线的截面积应不小于2．5平方毫米，截面积为6平方毫米及以下的导线应使用单股线，导线中间不得有接头。3）极性要接对，电压线圈的首端应与电流线圈的首端一起接到相线上。三相四线的零线必须进出电能表。4）要按正相序接线，开关、熔断器应接在电能表的负载侧。（2）接线电路 本图所示是DS型5～10A三相三线有功电能表直入式接线方式，对于10A以上的三相三线有功电能表其内部接线有所不同，但外部接线基本相同。
