三相三线有功电能表L3相电流互感器极性接反示例

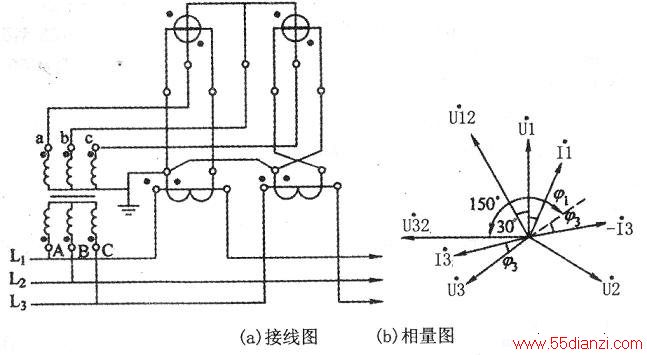

　　三相三线有功电能表L3相电流互感器极性接反的线路如下图所示。
　　
　　这时两组元件中计量的有功功率表达式为P1=U12I1cosφ=(30°+φ1)P2=U32I3COSφ=(150°+φ3)如果三相电压、电流均对称，三相电能表的总功率为P=P1+PfU12I1cos=(300+φ1)U2I3COS(150°+φ3)=UI[cos(30°+φ)-cos(30°-φ)]=-UIsinφ式中，U和1分别为线电压和线电流。
　　
　　三相总功率P随阻抗角φ变化，它们两者的关系可以概括如下：
　　
　　(1)当φ=0°，即cosφ=1时，则P=0，所以铝盘不转。
　　
　　(2)当φ>0°，即cosφ=1（感性）时，则铝盘反转；cosφ<1（容性）时则铝盘正转。
　　
　　(3)当φ=90°，即cosφ=0（感性）时，则铝盘反转速度达到最快；当cosφ=0（容性）时，则铝盘正转速度达到最快。
　　
　　L3相电流互感器极性接反时，在任何性质的负载下都不能正确计量，但这种错误比较容易被发现。
