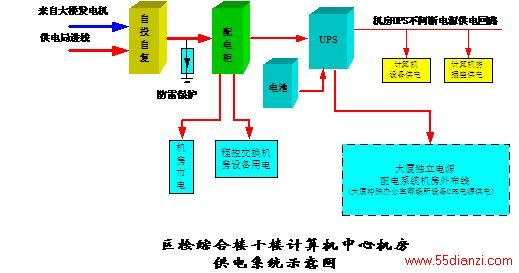

机房供电系统设备选用优质产品。UPS电源选用美国APC品牌主机设备及合资生产的沈阳松下电池，配电柜由专业生产厂家定做，选用德国施耐得空开做主回路断路开关，以此措施来保证供电系统安全可靠地供电质量，保证系统的正常运行。
3、机房配电工程施工要求
1） 计算机类供电线路选择
中心机房安装有许多数字电路类型的设备，对于计算机类型的负载而言，其电源多为开关电源型负载，如程控用户交换机、计算机及其网络互连设备、UPS电源逆变系统等，其功率因数为0.6左右，电流呈脉冲型。而普通市电电源带这类负载时，其中电流的三次谐波（150Hz）分量为基波（50Hz）分量的60%。
一般情况下，对电阻性负载来说，在三相负载平衡时，三相四线回路中中性线电流为零。这是因为三相相位差1200 ，三相基波（50Hz）和偶次谐波电流在中性线上叠加并抵消为零，因而中性线电流为零。但150Hz的三相电流正好同相位并相互叠加，因而流过中性线的电流不为零，特别是3n（n=1，3，5，……）次谐波电流，即使三相负载完全平衡，中性线电流相互叠加后幅值增大，可达相电流的1.8倍。而负载功率越小、倍数越大。中性线电流大，就要求中性线截面积不得小于相线截面积。
因此，在设计时必须针对计算机等数字开关电路的特点，重点考虑中性线电流异常增大的问题。因中性线电流增大将导致零地电压偏高，直接影响设备的运行安全，设计供电线路时则应加大供电线路的中性线截面积，以降低中性线的线路损耗电压（即零地电压），以保证设备的正常运行。
2）配电系统布线施工
中心机房配电系统的布线施工范围包括机房配电系统、大厦智能弱电系统独立供电回路的工程施工。其中机房配电系统包括机房中央空调配电、UPS不间断电源配电、机房市电插座供电。机房网络设备如：小型机、磁盘阵列柜、网络设备、电信局节点机、程控交换机设备、大厦一楼控制中心各系统设备的配电，以及大厦专用供电系统布线工程施工。机房供电线路以墙装供电插座为主提供UPS不间断电源接线，同时机房应辅助安装市电电源插座开关，解决机房重要设备安装房间必须有两套电源到位的情况。
小型机、程控交换机等重要设备供电采用专用线缆直接与独立配电柜内的UPS电源供电开关连接，而不经过电源插座。网络设备等用电量小且摆放位置灵活的设备就近插座连接，以避免远距离接线、插座接头多等原因引起供电故障的发生。
供电线路的敷设安装要与网络线缆的走线相隔一定的距离，以免产生干扰。本设计内已经充分考虑了这种情况，线缆布线方式：机房内采用静电地板下敷设铁皮线槽或穿镀锌管方式布线。
4、机房供电系统主要设备选型
1)UPS不间断电源系统
机房供电系统选型的主要设备为UPS不间断电源系统，选用美国APC品牌的产品具有许多优良的特性。
运行方式
系统采用并联运行方式，两台机互为热备份，平时正常运行时两台机各分担50%的负载容量，遇单台机故障时自动将负载切换到另一台工作。并具有冗余及高级电源管理双重功能。
冗余运行
在对不间断运行有更严格要求时，可选择冗余运行方式。电源系统中可包含几个单元，其容量选择应按照以下原则：一旦一台UPS出现故障，其它USP应有足够的容量维持对负载的供电。实际上，这意味着任一单独的系统从不在满负荷状态下运行。
高级电源管理
并联安装的DP300E智能
控制也能全面提高效率。因为只有需要提供给负载功率的系统才是：“活跃的”，其余系统可放在“待机”方式，需要时可立即启动。另外，为减轻系统的压力，提高可靠性，负载可以按照预先编程的顺序使用并联系统供电。APC Silcon DP300E系列UPS电源系统可以扩展。
无论何时，如需要更大容量的电源保护，可以将多达9台机器并联使用。同时并联冗余系统自动轮流运转，以达到最大的性能，并保证系统寿命的均匀损耗。
产品特点
可提供95%的满载运行效率，极大地提高运行成本；
输入功率因数自动校正到1，无须外加相位补偿器，降低安装成本，减少对电网的干扰；
最多可达九台并机，方便用户随时扩容，保护用户投资；
先进的电池管理特性，可延电池的使用寿命；
无须超容量发电机即可带动；
支持各种软件及附件构筑网络电源管理方案。
同时，作为一个完整的电源保护方案，仅有UPS是远远不够的。与之相辅的应包括软件与附件备。MCCB/保险丝盒（选件）：Silcon DP300E外接电池组保护箱
为使带外接电池组的UPS安全安装，Silcon DP300E可包含一个MCCB（带自动脱扣大电池开关）或保险丝盒以防止电击。MCCB能安装在Silcon DP300E家族任一型号的产品中。
MCCB带有线圈及跳闸设备，增强了安全性。在遇紧急情况必须断电时，允许进行手动更灵活的操作。
2)主回路空开
选择法国施耐得优质断路开关。
3)分支开关选型
机房供电回路中分支回路选择梅兰日兰品牌的断路器，其高分断能力是供电系统负载开关的首选。GG45系列具有过载与短路双重保护的限流型小型断路器，其分辨能力特高、脱扣迅速、壳体和部件采用高阻燃及耐冲击塑料，具有使用寿命长等特点。使用于交流50Hz/60Hz额定工作电压220V/380V、额定电流63A以下及以下的线路中，做为照明配电系统和电动机的过载及短路保护，在正常情况下也可做为线路不频繁通断操作与转换之用。产品符合GB10963和IEC898标准。
六、机房专用空调系统工程
根据机房对温湿度及含尘量的特殊要求，应采用机房专用精密空调进行空气调节，原设计的中央空调系统作为备用，以确保机房设备24小时不间断运行。
区检综合楼机房工程设计采用意大利海洛斯机房精密空调机。根据机房制冷面积计算冷负荷如下：
1、冷负荷计算
1）室外设计参数
夏季：空调计算干球温度——34.5℃，空调计算湿球温度——27.1℃；
冬季：空调计算干球温度——2℃；相对湿度——78%。

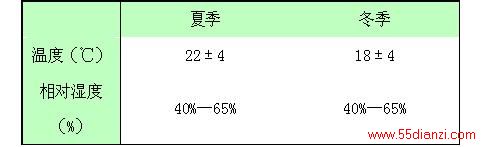

2）室内设计参数

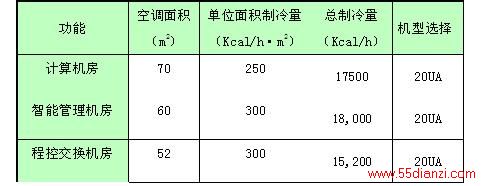

3）冷负荷计算表
2、主机采用意大利进口“海洛斯”精密空调机
1） 主机选型
从保障度高及机房室内温、湿度场均匀以及保持机房一定的洁净度等角度考虑，选择意大利进口“海洛斯”机房专用空调，可选择型号为20UA机型，单台制冷量为18000Kcal/h，能更好地满足各机房冷气需求。
2）系统特点
选择超大容量冷凝器（室外机），可满足夏季炎热季节室外温度达到40℃时机组的正常运行。
机组采用微电脑控制，停电后再恢复供电时，可自动启动运行，不需人工操作，通过网络集成器与BA系统集成，对机房内的温度与湿度进行自动检测与控制。
机组运行部件均按24小时不间断运
行设计。七、大厦专用电源供电系统
1、概述
区检综合楼智能弱电系统的正常运行应有一个良好的供电系统做保障。其中，楼宇监控系统监控着空调、照明、给排水及配电的运行状态，保安监控及防盗报警系统监控、保护着整栋大厦的安全运行，一卡通管理系统管理着重要部门的门禁、停车场、消费等智能软环境工程，而计算机网络系统对供电质量有着较高的要求，必须保证电压稳定并进行防雷处理。
由此可见，区检智能弱电系统必须采用专用的电源供电系统，以确保系统安全可靠地运行，充分发挥整体集成的作用。
2、设计范围
区检综合楼智能弱电系统专用电源供电回路供电范围包括：
大厦BA楼宇监控系统
大厦保安监控及防盗报警系统
大厦一卡通管理系统
大厦电脑网络系统
大厦重要办公室场所设备用电
3、供电模式分析
采用集中供电、分层控制、多种电源同时到位的模式。
集中供电方式：是指供电电源由专用的供电设备采用专用的线缆供电到每个楼层，其中BA楼宇监控系统、保安监控系统、一卡通管理系统等采用一组UPS电源设备专线供电；电脑网络系统供电由10层计算机中心机房内计算机专用配电柜供电，采用进口空开控制，并加装三级防雷保护器，必要时加装专用稳压电源对进线回路进行滤波稳压处理；特殊房间的电脑等重要设备（如检察长办公室等）采用UPS不间断电源系统由10层计算机中心机房供电到每个楼层。
分层控制方式：是指各楼层智能弱电系统设备采用专用的供电开关箱供电，并考虑一卡通与消防联动的措施。
多种电源同时到位方式：是指针对各楼层智能弱电设备的多种类型特点，供电电源的种类必须多样性，设计采用三种供电回路，即UPS两路，计算机专用供电电源一路，三种电源分别接入楼层专用配电开关箱，并通过各自的空开进行控制。这样一来，各层的设备均可找到专用接线回路，为供电提供了极大的方便。
