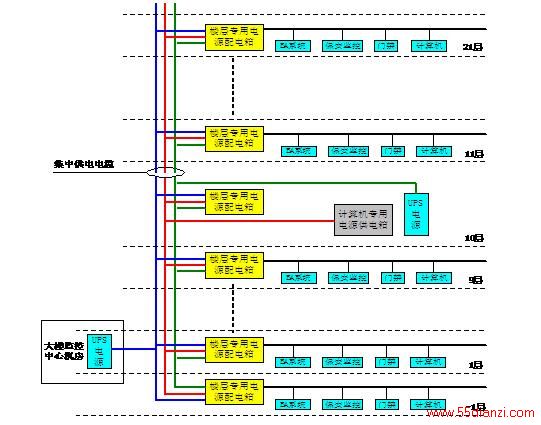

4、供电系统结构图
5、供电方案设计
1）BA系统配电
我公司在大楼BA系统设计方案中对其配电方案提出专用供电回路的要求。主要依据为BA系统所监控的对象是大楼的重要环节，其监控信号的采集由前端感应单元通过设置在现场的BA现场分站控制器进行控制处理，再由现场分站控制器将信息传送至控制中心的BA系统控制主机。由此看来，BA系统现场分站控制器的配电至关重要。
一般来说，各楼层配置的供电插座均为普通动力电源插座，其电源质量不高，对BA系统设备运行不利。因此，为保证我公司设计的BA系统运行在一个稳定可靠的供电环境下，我们设计采用UPS专用电源供电系统，可保证系统的安全稳定的运行。

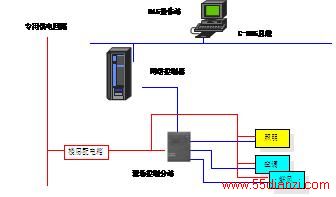

BA系统主要控制的对象为：中央空调系统、照明控制系统、给排水、电梯等系统的数据采集及控制单元。如中央空调系统的温度采集器和冷水控制阀、以及鲜风控制器；照明节能控制开关等。BA系统通过现场分站控制器对这些对象进行控制。而每层楼BA系统配电方式主要为给BA现场分站控制器进行配电，其控制的现场执行元件由安装在现场的普通动力电源提供。
2） 监控系统配电
保安监控系统是大厦的火眼金睛，它监控着整栋大厦的各种状态。监控系统的运行需有稳定的配电系统做保障。供电回路引自大楼监控中心，可与BA系统共用供电回路。
每层楼监控系统的配电主要为给摄像机的配电。给监控摄像机提供专用的供电电源，是为了保证在任何情况下闭路监控都能可靠地工作，使大楼管理中心能随时了解大楼各处的实际情况，及时处理诸如火警、匪警等紧
急事故。3） 一卡通系统配电
门禁系统是通道出入管理系统的重要组成部分，对供电质量有着特殊的要求。首先，它做为电子型门锁而必须保证在任何情况下不能因失电而致使大门敞开，因此必须供电可靠。其次，遇火警事故时，在保证闭路监控系统正常工作的前提下，定时间段地切断门禁电源，使大门敞开供房内人员逃生。由此而论，专用供电回路的楼层配电箱还必须考虑门禁与消防联动的问题。
4） 计算机网络系统配电
计算机网络系统配电是指除计算机中心机房以外的电脑系统配电。因大楼计算机网络系统采用UPS不间断供电方式增加了设备成本，同时线路传输损耗也是一个严重问题。为节约建设成本建议采用普通市电加防雷保护供电方式。
因为普通市电是雷电流串入网络系统的主要来源，因此，计算机网络系统配电在采用普通市电供电的情况下，首先应考虑的是防雷问题。在区检计算机网络系统供电线路设计上，采用二级防雷保护方式，即在计算机中心机房配电柜加装德国OBO专用电源防雷器，其良好的雷击过流保护功能可有效地避免雷电感应对电脑网络系统中电脑设备的影响。电脑网络系统供电采用三相五线制供电，即采用三条相线加零线配地线供电到楼层配电分线箱方式。接线负载的分配考虑三相负载平衡的情况，以避免某相负载过重造成总供电负载的不平衡。此外，考虑电脑负载的开关电源特性，零线配线截面积的选择大于相线电缆截面积1.5倍，可有效减小零地电压过高对电脑设备的破坏。接线示意图如下。
5） 特殊房间的UPS不间断电源供电
区检综合楼专用电源供电系统同时考虑了一些特殊办公室等场所的设备供电问题。如正副检察长办公室电脑设备的供电，装备仓库、装备办公室以及审讯等重要储存、办公场所的设备供电均需有稳定可靠的专用供电电源做保障。
UPS电源供电设备采用专用的UPS电源设备提供源动力电源，经进口优质空开控制配电到每层楼，采用五线制进行配电，楼层负载接线同样应考虑负载平衡问题，避免因相序不平衡致使零线电流过大，而导致零地电压过高对计算机等设备的影响。零线电缆的配置同样应考虑计算机负载的特殊性而配置零线导线截面。接线图如下所示。
6） 楼层分线箱设置
每层楼配电分线箱可安装于每层楼的管井内，需考虑三种电源供电的情况，配电开关分路设置，应标签清晰，可避免混接、错接的情况的发生。
分线箱应设置零线排及地线排，地线排接线应引自大楼专用的共用地网，并且应保证分线箱内零地电压测量值在2V以下，由此可保证计算机等重要的设备的供电要求。

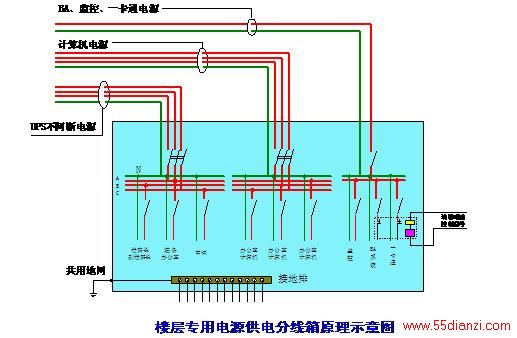

专用供电系统楼层分线箱设计应考虑各系统分别接线的实际情况。在分别进线的同时，应考虑各系统相对独立的配电开关体系。具体接线原理图示意如下。
6、结束语
区检综合楼专用供电系统是一个兼顾了该大厦智能弱电系统各子系统的供电工程，具有一定的集成度。供电电源从各自的供电系统中取出来，而相对集中地配置供电线路及楼层供电分线箱。同时，兼顾消防、防盗报警等对供电系统的要求。总体来说，该系统是针对智能大厦系统工程而设计，是保证区检综合楼智能弱电系统工程稳定运行的必不可少的建设项目之一，建议做重点考虑。
