音频系统噪声源分析及排除方法（3）

机壳间的相连问题也应引起重视，比如许多设备安装在同一机架上，如果每个设备单独连接了地线，2台设备因为安装在同一机架上而使得机壳相连，当然形成了接地回路。

系统的隔离

在一些大型的音频系统中，往往由以多台调音台为中心的子系统组成，或要和视频设备系统互连。有时还要向远端的声视频系统传输信号，广播电台甚至常用电话线路传输音频广播直播信号。这些远距离的连接，由于不同的子系统都有各自独立的接地系统，每个子系统一旦地线相连，必然形成接地噪声，如图5所示；另一方面，由于传输的距离较长，传输线屏蔽层的接地电阻会增大，甚至用了非屏蔽传输线等等，就容易引入大量的外界电磁场辐射干扰噪声。在实际应用中，如果每个系统单独工作，噪声可通过合理的连线和接地控制在允许的电平内，但当多个子系统互连后，即使用了单端屏蔽接地或长线分段接地处理，也没有办法解决长距离传输造成的辐射干扰噪声。尤其用庞大的电话网络传输时，这时最好的措施就是采用隔离的办法。在多个系统间加装音频隔离变压器使之互相隔离。多个子系统的地线不得相连，用光隔离的办法彻底隔离不同的子系统，如图6所示，效果较好。

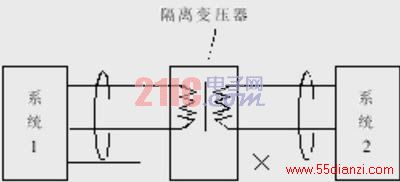

图5系统间的隔离处理

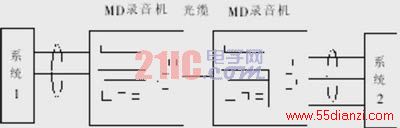

图6有2台MD录音机组成的光隔离方法

电源净化

为了隔离公共电网形成的干扰噪声，最好或一般采用隔离净化电源或隔离变压器，隔离变压器或净化电源的接地端一定要保证有可靠、良好的接地。否则隔离的效果不好。要和一些干扰较强的大功率电器隔离，单独供电，或在音频设备的电源输入端加装滤波器将干扰噪声滤除。

有时也可以通过改变单相供电的音频设备的火线和零线输入的位置，找到噪声最小的一种连接插法。这样也可以使一些噪声干扰降低，还要注意音频传输线不得和电源线平行布线，要将音频线和电源线交叉布线，也可可降低交流噪声干扰。

本文主要就音频和扩声设备实际应用的外部干扰噪声问题作了部分探讨。当然有些噪声是由设备内部的电路产生的热噪声。有些是输入信号源中直接含有的或传声器拾取的现场环境噪声等。
