霍尔元件应用（3）

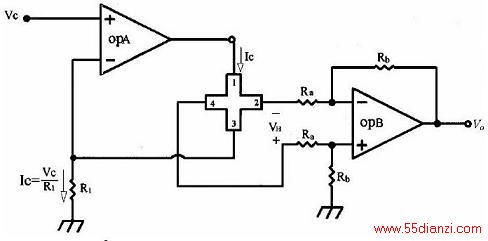

图6定电流驱动之二

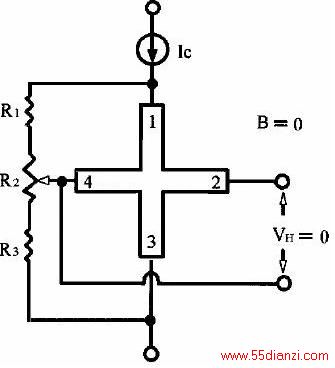

图7霍尔传感器不平衡调整方法

在一个结晶片中形成有霍尔组件及放大并控制其输出电压的电路而具有磁场─电气变换机能的固态组件称为霍尔集成电路。

外观构造

如图2-19所示，具有与树脂封闭型晶体管、集成电路等相同的构造，即多半呈现在大小5mm见方、厚3mm以下的角形或长方形板状组件上附设四根导线的构造。导线系由金属薄片所形成，各个金属薄片上均附有半导体结晶片(通常为硅芯片)，而在结晶体中利用集成电路技术形成有霍尔组件及信号处理电路。为防止整个组件性能的劣化，通常利用树脂加以封闭，另外为了使磁场的施加容易起见，其厚度也尽量减薄。

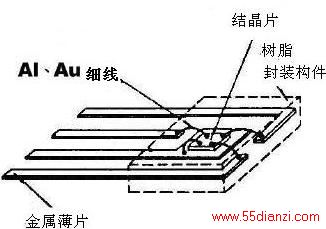

图8霍尔集成电路的构造

作用原理

磁场强度可利用形成在结晶片的一部份的霍尔组件变换成电气信号(参照前述霍尔组件的作用原理)。结晶通常使用半导体硅，霍尔组件的磁场灵敏度为10～20mV/K.Oe。此信号经形成在同一结晶中的信号处理电路放大后，作为适合所定目的的信号电压被取出。通常四根导线中的两根连接于一方接地的电源，而从剩下的两根的一根取出正极性的信号电压，并从另一根取出负极性的信号电压。霍尔组件的输入电阻通常需符合信号处理电路的电源，以便可利用定电压使用霍尔组件。此时组件的输出电压不管在N型或P型均无大差异。又因输出电压与电子或正孔的移动度成正比，故温度特性也应该尽量保持一定，这是与单体霍尔组件不同的地方。

种类:

依输出信号的性质加以分类时如表1所示。如图9所示，线性型(Lineartype)霍尔集成电路可以获得与磁场强度成正比的输出电压。磁场灵敏度虽然可利用电路的放大度加以调节，但在高灵敏度时，比例范围会变窄(虽电源5V使灵敏度达到10mV/Oe，但比例范围在500Oe以下)。


表1依输出电压分类时的种类

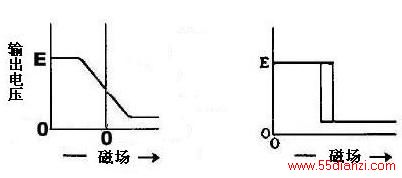

(a)线性型(b)开关型
图9霍尔集成电路的输出特性
