开关型霍尔集成电路可在一定范围的磁场中获得ON-OFF的电压，此开关型对磁场的磁滞(Hysteresis)现象，乃是为使开关动作更为霍尔集成电路线性型确实起见而故意如此设计的。

依照制造方法加以分类时如表2所示，但任何一种制造方法虽然均可获得同样的特性，在现阶段中，双极性型霍尔集成电路已开始进入商品化的阶段。


表2依制造方法分类时的种类

用途

霍尔集成电路通常使用于前述磁电变换组件的项所述的(A-1)、(A-2)范围的用途，在这些用途的中，特别像开关那样，以磁气为媒介将位置的变化、速度、回转等的物理量变换为电气量时，使用起来非常简单。使用霍尔集成电路的开关系如图2-21所示，这种开关具有：(1)无震动(Chattering)，(2)不生杂音，(3)使用寿命长，可靠度高，(4)响应速度快等特征，已经实际被使用作为高级的键盘用开关。

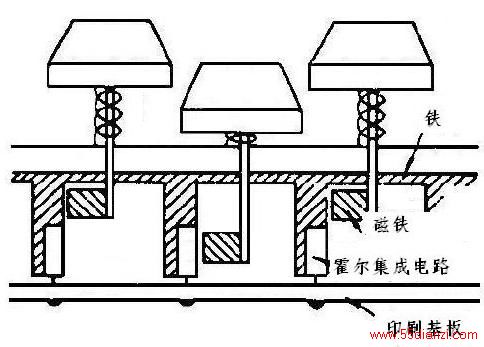

图10使用霍尔集成电路的开关

图11是A44E集成霍耳开关,A44E集成霍耳开关由稳压器A、霍耳电势发生器(即硅霍耳片)(mT)、差分放大器C、施密特触发器D和OC门输出E五个基本部分组成，如图12(a)所示。(1)、(2)、(3)代表集成霍耳开关的三个引出端点。在输入端输入电压VCC，经稳压器稳压后加在霍耳电势发生器的两端，根据霍耳效应原理，当霍耳片处在磁场中时，在垂直于磁场的方向通以电流，则与这二者相垂直的方向上将会产生霍耳电势差HV输出，该HV信号经放大器放大后送至施密特触发器整形，使其成为方波输送到OC门输出。

当施加的磁场达到工作点(即BOP)时，触发器输出高电压(相对于地电位)，使三极管导通，此时OC门输出端输出低电压，通常称这种状态为开。当施加的磁场达到释放点(即BrP)时，触发器输出低电压，三极管截止，使OC门输出高电压，这种状态为关。这样两次电压变换，使霍耳开关完成了一次开关动作。BOP与BrP的差值一定，此差值BH=BOP-BrP称为磁滞，在此差值内，V0保持不变，因而使开关输出稳定可靠，这也就是集电成霍耳开关传感器优良特性之一。

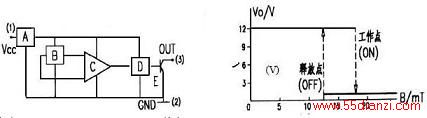

图11A44E集成开关型霍耳传感器原理图

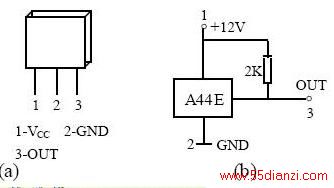

图12A44E集成开关型霍耳传感器引脚图

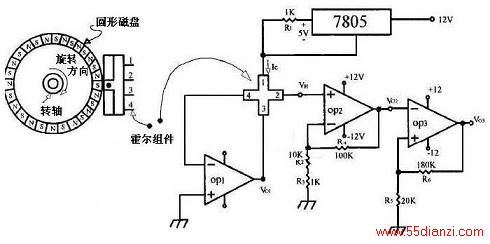

霍尔转速传感器应用电路
