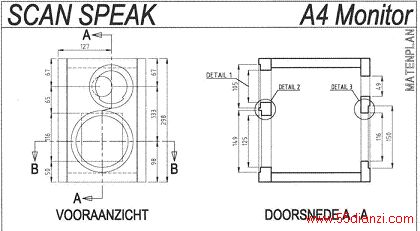

一、设计及制作
由于普通家庭室．内空间不够宽敞，要求音箱做得尽可能小巧一些，摆放在室内不致引人注意。然而，音箱的效率no与箱体容积VB和低频-3d8滚降点f3有以下关系：
no＝kn•f33•VB
上式中，kn是箱体系数，对于设计良好的低音反射式音箱，kn＝2x10-6；对于优质的密闭式音箱则kn＝10-6。箱体容积VB的单位是l(升)，f3的单位是Hz(赫)。因此，若要减小箱体容积，就必须升高-3dB低频滚降频率使低频响应变差，再不然就只好允许音箱在较低的频率下工作。如今的大功率功放一般都具有足够的功率富余量，用它们驱动低频率音箱已不成问题，因此某些精心设计的小音箱也有可能具有较宽的带宽和较好的低频响应。当然，箱体容积不能无限制地减小，以免超过扬声器功率极限而烧坏音圈或增大音箱的非线性失真。
本音箱的设计者通过精心设计使小容积箱体与优良音质这两个看起来互不相容的属性成功地实现了恰当的兼顾。低音反射和分频滤波器的调谐都计算得非常正确，结实的箱体无任何共振。当然，使用Scan-Speak公司的high-end驱动单元也是本音箱取得成功的重要因素之一。经试听，本音箱的音质非常接近比它大得多的音箱，以致许多试听者(他们看不见被试音箱)以为他们正在聆听体积较大的音箱．
1、采用二分频方式两路扬声器系统受蔑视和嘲弄的时代已经一去不复返，四路或五路系统在昙花一现之后已经逐渐减少，许多high-end音箱制造厂家又回到了两路或三路系统。然而，多年来音响界面临一个问题，即两路和三路系统相比哪个更好一些?本音箱的设计者认为，只有当全部条件都是已知时才能找到这个问题的正确答案。即便到了这一步也要记住，任何多路系统都是折衷的结果。理想的解决方案是音箱只使用一只驱动单元，由该单元为20Hz-20kHz整个音频范围提供笔直的相位和频率响应。由于目前还没有这种理想的全音域驱动单元，迫不得已才用两只或三只驱动单元来重放音频范围的声音。在这些单元的分频点上不可避免地会产生一些难以消除和补救的误差，这正是大多数音箱生产厂家限制分频点的数量(即限制驱动单元数量)的原因所在。
多路系统驱动单元的选用取决于重放所需的声压。例如，要求低音具有很高的声压级(SPL)，则需使用一只口径25cm以上的低音单元。遗憾的是，这种大口径驱动单元具有低频响应隆起的倾向，不宜用于1kHz以上频率，也不宜用于两路系统，因为目前的高音单元还不能覆盖1kHz-20kHz频率范围。28mm球顶高音单元通常不能可*地重放2kH2—3kHz的声音，19mm球顶高音单元的低端极限频率则高达4kHz-51kHz。它们的低端频率响应与大口径低音单元的高端频率响应不能实现平滑的过渡。
如果允许低音范围的声压级低于100dB，则可使用一只口径较小的低音单元。在这样低的声压级下通常难以使低频响应下潜到50Hz以下，但本音箱使用的Scan-Speakl5cm低／中音单元在低频下却能产生足够的声输出并能令人满意地重放2kHz-3kHz的声音，这样就不必使用中音单元了。某些口径较小的低音单元设计成能在较小的音箱中令人非常满意的重放低音，本音箱使用的低／中音单元就是一个很好的例证。
