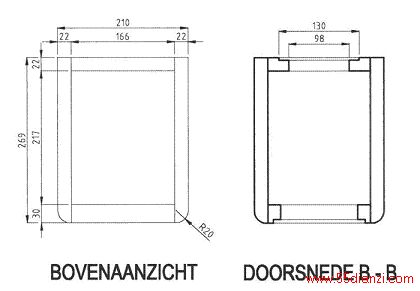

2、驱动单元的选用

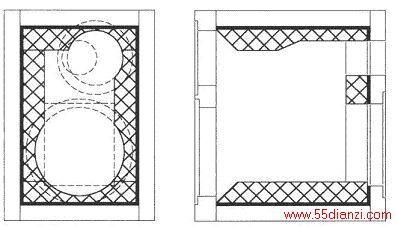

本音箱的驱动单元选用丹麦Scan-Speak公司的产品(见图2)。该公司原本是独立的制造厂家，几年前被Vifa公司收购后成为Vifa公司的high-end产品分部。Scan-Speak公司的驱动单元大都是手工制作的高品质锥盆式和球顶式产品，它在上世纪八十年代推出的D2905／990000型Revelator(启示者)高音扬声器曾在全世界获得很高的荣誉，被认为是市场上最好的球顶高音扬声器之—。
本音箱使用的15w8530K00型15cm低／中音单元也属于“Revelator”系列，其盆架设计成适合特殊的长冲程音圈并便于气流通过。由于不存在共振，增强的纸盆具有极好的阻尼作用而且纸盆支环具有良好的线性，该单元在同类产品中能提供最真实的重放和动态性能。
直到现在，Scan-Speak公司生产的高音单元全部是织物球顶式，只有本音箱使用的D2904／980000型28mm高音单元是该公司最新推出的铝球顶式产品。任何球顶的声压频率响应都有一系列的谷点(零点)，它们出现在声波到达球顶顶点与边缘之间的路径差正好是声波在空气中传播路径的入／2倍的频率上。结果在这些零点附近产生相位差，使轴向声输出朝向零点逐渐减小。
出现零点的频率fn是球顶高度h的函数。28mm铝球顶的h＝5mm，于是
fn＝C／入＝345／5×（10）-3＝69kHz
因此，第一个谷点出现在34.5kHz。当球顶单元由装在边缘的相同直径的音圈来驱动时，第一个分裂共振出现在第一个相位零点(即本例中的34.5kHz)的附近，该频率远高于人的听觉范围。该高音单元的共振频率较低(500Hz)，它在重放最高频率时由一个单独悬挂的特制扩散段来使声音实现线性化。它的声音非常开阔、清晰并富于细节。
3、分频滤波器本音箱的无源分频滤波器为两个驱动单元分别提供相应的高、低音频段，它经过仔细设计使驱动单元的特性与箱体达到匹配，制作时不要轻易改变滤波器电路和驱动单元。
分频滤波器的电路见图3。低／中音单元的1阶低通滤波部分主要由电感L1与电容C1组成，其频响滚降率为每倍频程6dB。网络R1-C1在高频下对该单元(LSl)的阻抗增加起补偿作用，没有它滤波器就不能正常工作。为了尽量减小L1的内阻，该电感用直径0．5mm的漆包铜线绞合成厚1.5mm的Tritec绞合线绕7圈制成盘状空芯电感，其电感量为2.2mH，内阻为0．52欧。使用绞合线的另一优点是集肤效应小。
高音单元的3阶高通滤波部分由C2、C3和L2组成，其频响滚降率为每倍频程18dB。由于两个单元的灵敏度不相同，分压器R1-R3使加到高音单元LS2的功率衰减5dB，以便使两个单元的声输出保持一致。C2和C3对音箱的性能有很大影响，必须由高品质电容器来担任，至少要用金属化聚丙烯(MKP)电容器。据设计者介绍，C2最好是由一只1pF与一只4.7pF的锡箔式(KPSn)电容器并联组成，C3则由两只并联的10uFMKP电容器与一只47uFKPSn电容器串联组成。但试听时，在装有MKP电容器的样品与另一个装有KPSn电容器的样品之间并末听出差别。
