工业闸道器或工业路由器是一个坚固耐用的工业设备，可以连接两个或多个网络，只要直接的信号指示到他们需要的接口。闸道器可以转换标准的以太网路和工业以太网路协议，在无线和有线之间的接口，或以太网路和 Fieldbus之间的通信协议，其处理器的性能范围从 200到 1500 +的MIPS。 Onchip 内存通常是大于 256 KB 的 L2 cache。为了适用在恶劣的工业环境，工厂自动化设备是坚固耐用无风扇运作的。

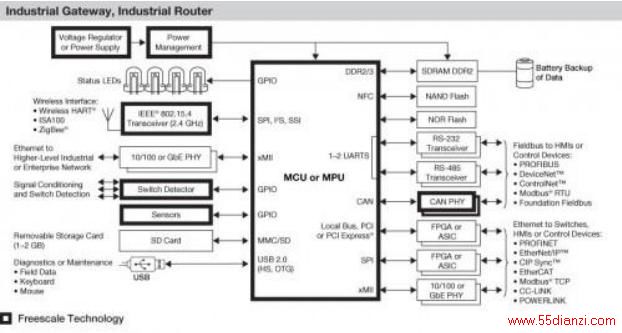

以下是闸道器, 路由器的方块图
Freescale针对电源管理可用以下两款 32-Bit Digital Signal Controllers 来设计
1. MPC8377
MPC8377EWLAN 路由器是一个完整可量产且材料清单（BOM）优化(低成本)的参考
设计解决方案，其能够支持 802.11n无线数据传输速率高达 600 Mbps。Freescale
的MPC8377EWLAN解决方案不但符合规定的标准 802.3af功率且又能将其表现至极
致之高性能，同时当需要优化成本预算要求时也是很适合用这个方案来解决。
特点
o 800 MHz MPC8377E PowerQUICC II Pro 处理器建立在 Power架构 ®技术
o 内建硬件加速器，提供无线安全
o MiniPCI或MiniPCI Express 的接口的802.11n 无线模组
o 双波段并发操作，3 × 3 MIMO
o Gigabit Ethernet LAN 和 WAN接口
o USB 2.0 Host/Device 接口
o IEEE ® 802.3af标准的 PoE 兼容的解决方案，双并行 MIMO 的运作

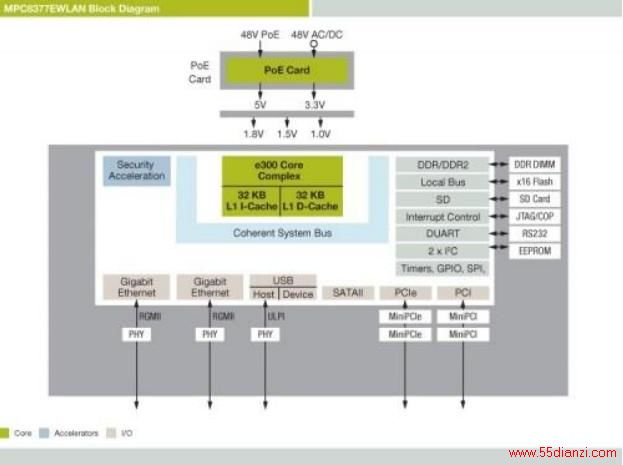

以下是 MPC8377方块图
2. P1020
QorIQ™ P1 平台系列，其中包括 P1020和 P1011通讯处理器，提供广泛的整合价值于各种各样的应用领域如在网络、电信、航太、国防和工业市场。该系列提供双核和单核解决方案为 533 MHz至 800 MHz 的性能范围，以及先进的安全性和丰富的接口 - 所有发表的45 奈米技术的低功耗表现。
P1 平台系列非常适合多工服务闸道器，以太网交换机控制器，无线局域网接入点，以及高性能通用控制处理器应用。
QorIQ P1系列包括双核和单核产品，与 QorIQ P2 平台产品的接脚相容，提供了5 系列芯片的成本效益的解决方案。从一个单一的核心尺度在 533 兆赫（P1011）到1.2 GHz的双核心，每个核心（P1020），两个 QorIQ 平台提供令人印象深刻的6倍总频率范围。
特点
o 双（P1020）或单（P1011）高性能 Power 架构 E500 的核心
o 36位元 physical addressing
o 双精度浮点支持
o 32 - Kbyte的 L1指令暂存和32 - Kbyte 的 L1数据高速暂存(每个核心)
o 533 MHz至 800 MHz 的核心时钟频率
o 256 - Kbyte 的 L2 暂存带有 ECC。也可配置为 SRAM和 stashing内存。
o 3 个 10/100/1000 Mbps提高3以太网控制器（eTSECs）的速度
o TCP / IP加速和分类能力
o 电机及电子学工程师联合会 ® 1588 v2 的支持
o 无损流量控制
o RGMII, SGMII
o 高速接口（并非所有同时提供）：
o 四个 SerDes 3.125 千兆赫SERDES 多工控制器
o 两个 PCI Express ®
o 两个 SGMII 接口
o 两个高速 USB 控制器（USB 2.0）
o Host 和Device支持
o 增强主机控制器接口（EHCI）
o ULPI接口到 PHY
o 增强安全数字主控制器（SD / MMC 卡）
o 串行外围接口
o 内建的安全引擎
o 协议支持包括 SNOW，ARC4，
o 3DES，AES和 RSA/ECC，RNG Single-pass
o SSL / TLS Kasumi
o XOR 加速
o DDR2/DDR3 SDRAM内存控制器带有 ECC
o 可编程中断控制器（PIC）相容与标准 Open-PIC
o 四通道DMA控制器
o 2 个 I2C 控制器，DUART，定时器
o 增强 local bus 控制器（eLBC）
o 16个通用 I / O 信号
o 封装：689-pin wirebond power-BGA（TEPBGA2）

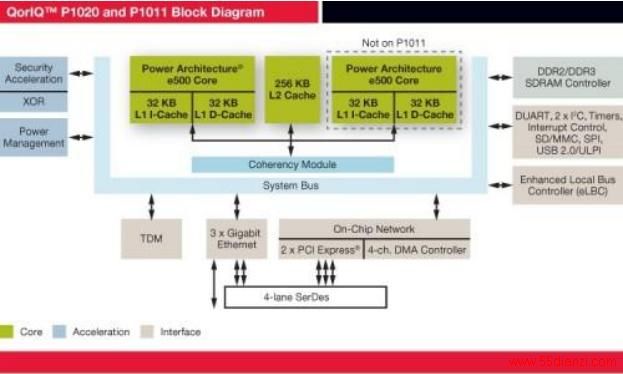

以下是 P1020 方块图
