无线局域网的基本概念

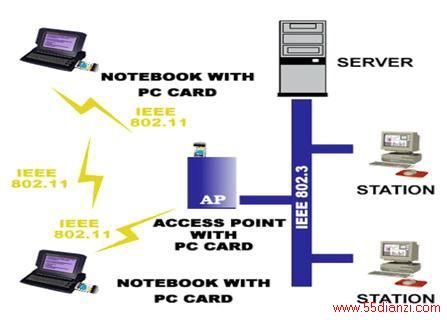

WLAN是利用无线通信技术在一定的局部范围内建立的网络，是计算机网络与无线通信技术相结合的产物，它以无线多址信道作为传输媒介，提供传统有线局域网LAN（Local Area Network）的功能，能够使用户真正实现随时、随地、随意的宽带网络接入，典型应用面如下图所示

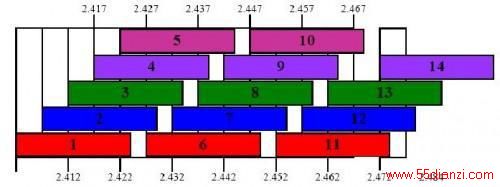

Wlan channel 分配
无线局域网中无线设备的工作频段为2400MHz一2483.5MHz，工作频率带宽为83.5MHz，划分为13 个子频道，每个子频道的带宽为22MHz。子频道的分配如下图所示在多个信道同时工作的情况下，为保证信道之间不相互干扰，要求两个信道的中心频率间隔不能低于25MHz。从下图可以看出，在一个蜂窝区内，直序扩频技术最多可以支持3 个不重叠的信道同时工作。
1997年IEEE802.11标准的制定是无线局域网发展的里程碑，它是由大量的局域网以及计算机专家审定通过的标准。IEEE802.11标准定义了单一的MAC层和多样的物理层，其物理层标准主要IEEE802.11b，a和g和n。

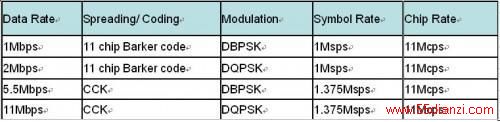

802.11b data rate

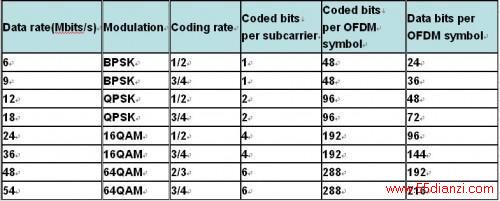

802.11g data rate

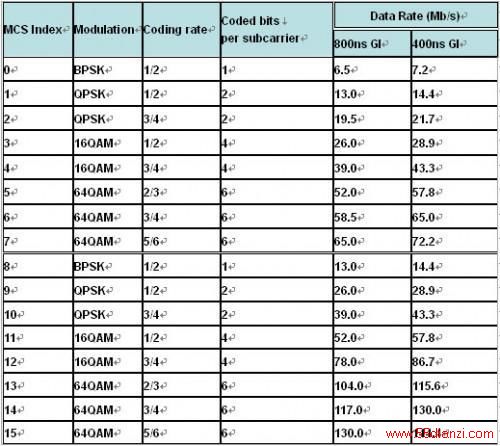

802.11n data rate

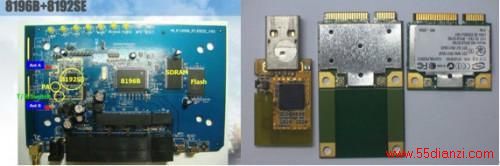

Realtek 无线路由器 Demo board

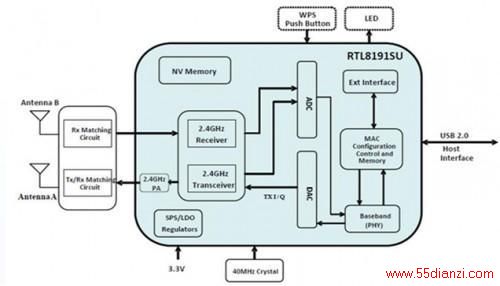

Realtek 11n solution Architecture
Realtek 11n feature
• CMOS MAC，Baseband MIMO PHY and RF in a Single Chip，including EEPROM，PA，RF switch，RF filter，ADC，DAC， etc.
• 1x2 MIMO technology for extended reception robustness and exceptional throughput
• 150Mbps receive PHY rate and 75Mbps transmit PHY rate using 20MHz bandwidth
• 300Mbps receive PHY rate and 150Mbps transmit PHY rate using 40MHz bandwidth
• Backward compatible with 802.11b/g devices while operating at 802.11n data rates
• Complies with USB 2.0(8188su/8191su)
• Complies with PCI Express Base Specification Revision 1.1 (8191se)
• Supports Wake-On-WLAN via Magic Packet and Wake-up frame
• Configurable Bluetooth coexistence Interface
• Maximum data rate 54Mbps in 802.11g, and 300Mbps in 802.11n
Complete OS Support
• 2000/XP/XP64 + Vista-32/64 Win7
• Proprietary utility (client, SoftAP, WDS )
• MAC 10.3/10.4/10.5/10.6 • Proprietary utility
• Support Apple PowerPC & Intel based platform
• Linux kernel 2.6/2.4 • Proprietary utility, better than command line
• Distributions - Fedora Core 2/3/4/5, SuSE, Debian, Mandrake, Gentoo
