ABSTRACT: Heat pipe technology is a heat conduction innovation emerged in 1960s, of which the heat conduction capability is superior to all other existing metal. Heat pipe plays very important role in heat sink manufacturing industry. In this paper, the working principle, characteristic, category, compatibility, workmanship and application of heat pipe is introduced.
KEY WORD: heat pipe technology, pipe shell, pipe core, Refrigerant
摘要：热管技术是20世纪60年代出现的一种传热新技术，其导热能力超过任何已知金属的导热能力，在散热器制造行业占有重要的地位，本文从热管的基本原理、特性、类别、相容性、热管的制造及加工工艺和热管的应用与发展等几个方面对热管技术作一简要的阐述。
关键词：热管技术、管壳、管芯、工质
0.引言
热管传热利用了热传导原理与致冷介质的快速热传递性质，通过热管将发热物体的热量迅速传递到热源外。采用热管技术使得散热器即便采用低转速、低风量电机，甚至不需风机，完全采用自冷方式，同样可以得到满意的散热效果，使得困扰风冷散热的噪音问题以及大功率电力模块散热问题得到良好解决，开辟了散热行业的新天地。
1.热管的基本工作原理
1.1工作原理
物体的吸热、放热是相对的，凡是有温度差存在的时候，就必然出现热从高温处向低温处传递的现象。热传递有三种方式：辐射、对流、传导，其中热传导最快。热管就是利用蒸发制冷，使得热管两端温度差很大，使热量快速传导。一般热管由管壳、吸液芯和端盖组成。热管内部被抽成负压状态，充入适当的液体，这种液体沸点低，容易挥发。管壁有吸液芯，其由毛细多孔材料构成。热管一端为蒸发段（简称热端），另外一端为冷凝段（简称冷端），当热管蒸发段受热时，毛细管中的液体迅速蒸发，蒸气在微小的压力差下流向另外一端，并且释放出热量，重新凝结成液体，液体再沿多孔材料靠毛细力的作用流回蒸发段，如此循环不止，热量由热管一端传至另外一端。这种循环是快速进行的，热量可以被源源不断地传导开来。
1.2组成与工作过程
典型的热管由管壳、吸液芯和端盖组成，将管内抽成1．3×(10-1－－－10-4)Pa的负压后充以适量的工作液体，使紧贴管内壁毛细多孔材料中的吸液芯充满液体后加以密封。管的一端为蒸发段(加热段)，另一端为冷凝段(冷却段)，根据应用需要在两段中间可布置绝热段。当热管的一端受热时毛细芯中的液体蒸发汽化，蒸汽在微小的压差下流向另一端，放出热量凝结成液体，液体再沿多孔材料靠毛细力的作用流回蒸发段。如此循环不己，热量由热管的一端传至另—端。热管在实现这一热量转移的过程中，包含了以下六个相互关联的主要过程：
(1)热量从热源通过热管管壁和充满工作液体的吸液芯传递到（液－－汽）分界面；
(2)液体在蒸发段内的（液－－汽）分界面上蒸发；
(3)蒸汽腔内的蒸汽从蒸发段流到冷凝段；
(4)蒸汽在冷凝段内的汽－－液分界面上凝结；
(5)热量从（汽－－液）分界面通过吸液芯、液体和管壁传给冷源；
(6)在吸液芯内由于毛细作用使冷凝后的工作液体回流到蒸发段。
1.3工作条件

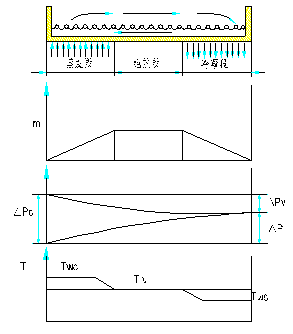

图1热管管内汽-液交界面质量流、压力
和温度沿管长的变化示意图
图1表示了热管管内汽-液交界面形状，蒸气质量、流量、压力以及管壁温度Tw和管内蒸气温度Tv沿管长的变化趋势。沿整个热管长度，汽-液交界处的汽相与液相之间的静压差都与该处的局部毛细压差相平衡。
