摘要：本应用笔记介绍使用USB “拇指”评估(EV)套件快速开发MAXQ2000 RISC微控制器所需要的步骤。文档解释了怎样安装和配置评估套件的硬件和软件，怎样开发并装入板上MAXQ2000微控制器能够执行的应用程序。本文提供了一个例程，用于读取和显示环境温度。
引言
MAXQ2000 USB Thumb评估套件是评估MAXQ2000 RISC微控制器方便可靠的平台。评估(EV)套件电路板采用了具有USB接口的“拇指”外形封装(图1)。通过计算机上安装的MAX-IDE汇编语言集成开发环境，可以在该评估套件电路板上开发并调试应用程序。套件中包含的USB闪存驱动盘提供MAX-IDE程序，也可以从Maxim网站下载该程序。

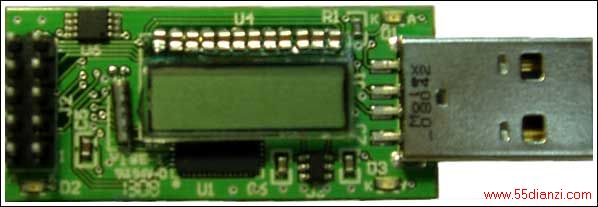

图1. MAXQ2000 USB评估电路板
MAXQ2000 USB电路板包括一个DS18B20温度传感器；一个4位7段液晶显示屏(LCD)；一个用于MAXQ2000内部实时时钟(RTC)的32kHz晶振以及一个原型插头，通过它访问处理器的一些通用I/O引脚。
评估套件在发售时提供电路板和USB闪存驱动盘，它包括软件、原理图、数据资料以及其他有用文档。
软件设置
在使用MAXQ2000 USB评估套件之前，您的PC必须先安装几个软件包。下面几节解释了每个软件包的安装和设置。
安装USB至串口驱动
PC要和MAXQ2000 USB电路板正确连接，必须为板上USB至串口转换器安装合适的驱动。下面的说明详细介绍了怎样安装WINOOWs® XP驱动。如果还需要深入了解在WINOOWs 2000或者WINOOWs 98上安装FTDI驱动，请参考安装指南。
安装虚拟COM端口(VCP) FTDI驱动
安装这些驱动时，请按照以下步骤进行：
- 把提供的USB闪存驱动盘插入到计算机的主动USB连接器中。根据您的操作系统及其设置，闪存中的自动运行功能使程序自动运行。如果程序没有自动启动，打开浏览器，双击根目录下的Setup.exe文件。这将产生MAXQ2000评估套件主菜单，如图2所示。
- 单击屏幕右侧的USB Serial Drivers按钮。这会打开另一个窗口，您将看到安装进程。安装完成后，将出现确认消息。

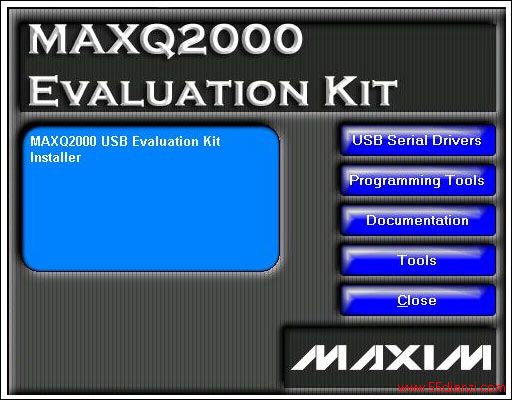

图2. MAXQ2000评估套件主菜单
- 现在，连接MAXQ2000 USB电路板和您PC的主动USB端口。虽然不是必须的，建议最好不要使用USB闪存驱动盘目前连接的端口，而使用其他端口，这样可以访问所有USB设备，而不必来回切换。将出现“Found New Hardware”消息。稍后，您将看到消息“Your hardware is installed and ready to use”。
确定虚拟COM端口
必须配置MAX-IDE程序和开发工具，使其能够适应MAXQ2000 USB Thumb评估套件提供的虚拟COM端口(VCP)接口。首先，您必须确定操作系统为USB串口分配了哪一COM端口。对此，单击Start
Control Panel，选择System
Hardware
Device Manager。查看Ports (COM & LPT)部分，确定分配给VCP的COM端口号(图3)。

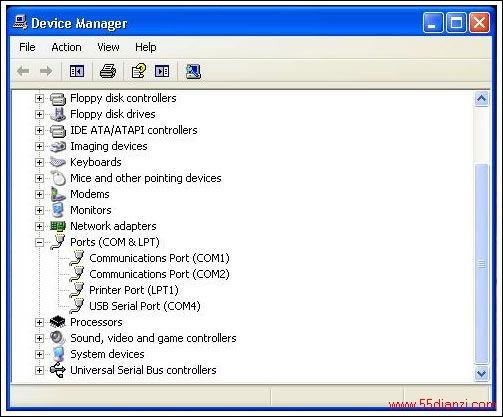

图3. 设备管理器中的USB串口COM位置
在这个例子中，USB串口被分配给COM4。当第一次启动MAX-IDE (或者其他程序与MAXQ2000评估套件开始通信)时，必须配置IDE使用该COM口。下面详细介绍这一配置过程。现在，记住COM端口分配即可，以便后面进行配置。
安装MAX-IDE
MAX-IDE程序是MAXQ®微控制器全功能应用开发和调试环境。它适用于所有MAXQ评估套件，具有以下特性：
- 为MAXQ汇编应用程序提供的基于工程的开发环境。
- 集成MAXQ宏汇编器，包括适用于所有MAXQ微控制器的标准头文件。
- 使用JTAG/TAP接口和ROM装入程序(面向带有闪存或者EEPROM程序存储器的MAXQ微控制器)在电路装入应用程序。
- 在电路调试功能，包括设置断点，程序单步执行，查看和修改存储器/寄存器内容等。
与USB驱动相似，使用MAXQ2000评估套件USB闪存驱动盘，安装MAX-IDE程序。
- 和前面一样，确定USB闪存驱动盘插入到主动USB端口，双击根目录中的Setup.exe文件。从主菜单中，单击Programming Tools按钮，从该菜单中，单击MAX-IDE按钮。这将启动MAX-IDE Setup Wizard，开始安装程序。在安装中，向导的默认安装路径是C:\Program Files\MAX-IDE，但是，您可以通过单击Browse按钮，选择其他安装目录。在这一选项以及其他选项中，建议选择默认。安装完成后，可以从Start菜单：Start All Programs MAX-IDE MAX-IDE，启动MAX-IDE。
使用上面分配的串口配置MAX-IDE时，启动程序，选择Device
Options。从下拉选项中选择您的COM口，如图4所示。如果没有列出该COM口，只要输入数值即可，例如，COM4。在此，也恰好检查Device Configuration File和Desired JTAG Clock Frequency (kHz)；如果还没有配置，按图中所示对其进行设置。
图4. 配置MAX-IDE选项
例程
USB闪存驱动盘的文件夹“examples”中提供了几个MAXQ2000应用程序。程序之一以MAXQ汇编语言编写，位于子目录\MAXQ2000 USB KIT\MAX-IDE\Temperature中。该应用程序使用DS18B20数字温度计测量环境温度。测得的温度在电路板LCD上以华氏温度和摄氏温度交替显示。这一温度应用程序用于展示套件的功能。
装入并执行这一实例时，应将文件复制到PC的工作目录中。从MAXQ2000评估套件硬盘主菜单中，单击Programming Tools按钮，然后单击Example Code按钮，完成这一操作。这将启动安装向导(可能会需要一段时间)，您将被询问把这些文件复制到PC的哪一目录。在这个例子中，文件被复制到目录C:\MAXQ2000USBKIT\Example Code中，但也可以是您选择的任意位置。
硬件设置
MAXQ2000 USB评估套件硬件非常简捷；它没有跳接器或者其他硬件配置设置。所包含的USB闪存驱动盘中提供了评估套件电路板原理图(Documentation按钮)。查看该原理图，您会了解到电路板上只有很少的元件。
电路板包括三个指示LED：D1、D2和D3。LED D1发绿色光，是电源指示器。从USB端口为电路板供电时，该指示器点亮。LED D3发红色光，USB端口上有通信时，它被点亮。LED D2发绿色光，通过一个限流电阻，连接端口引脚P3.7和电路板的3.3V电源。软件设置该端口引脚为逻辑零，点亮LED D2。
通过USB连接器为电路板提供所有的电源。USB至串口芯片(FT232R)将5V输入电源稳压至3.3V，以便电路板上的其他电路使用。单独的低泄漏稳压器U3为MAXQ2000微控制器U1和U5提供专用2.5V电源。微控制器U1是专用控制器，完成串口至JTAG转换。微控制器U5是通用器件；用户应用程序代码装入该器件，并执行。所有微控制器都采用FT232R器件提供的12MHz时钟来工作。要使用该时钟，套件上的USB连接器必须连接至已上电(未被挂起)的USB主机。
装载可执行文件
有几种方法可以完成MAXQ2000评估套件电路板可执行程序文件装入和运行。例如，可以使用USB闪存驱动盘提供的微控制器工具套件(MTK)装入.HEX格式文件，也可以从Maxim网站下载。对于本应用笔记，我们将使用MAX-IDE把程序装入到套件电路板上。装入温度实例时，请按照以下步骤进行：
- 如果还没有连接，将评估套件插入到PC打开的USB插槽中。电源LED D1将被点亮。LED D3会闪烁几次，然后，停止，指示USB总线上出现突发。
- 如果MAX-IDE程序还没有运行，选择Start All Programs MAX-IDE MAX-IDE启动它。也可以找到MAX-IDE图标，单击它。
- 如果还没有完成这些工作，按照上面安装MAX-IDE的介绍来设置Device Options。
- 现在，选择Project Open Project，找到汇编语言温度实例所在的目录(例如，C:\MAXQ2000USBKIT\MAX-IDE\Temperature)。选择2000test.prj文件，单击OPEN。
