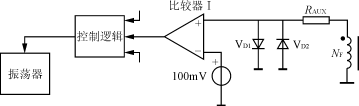

退磁电路如图6所示。NF代表高频变压器的反馈绕组。RAUX为辅助电阻，它能配合电路起到退磁作用。由VD1、VD2组成双向限幅二极管，起过压保护作用。对反激式开关电源而言，当MOSFET关断时，反馈绕组的同名端（图中用小圆点表示）呈正电压，电流通过RAUX流入AUX端，再流到比较器Ⅰ的同相输入端，只要同相端电压高于100mV，就不会启动一个新的振荡周期。利用退磁电路可以检测高频变压器上的剩磁，仅当剩磁接近于零时，才允许TEA1520进入下一个振荡周期。这样即可避免出现磁饱和现象。退磁电阻的阻值范围是几十kΩ至几百kΩ，典型值为220kΩ。最大退磁电流应低于10mA，以防止VD1、VD2因过流而损坏。
图6 退磁电路
2.4 保护电路
1）过流保护
在源极与地之间接入过流检测电阻RS，就和比较器Ⅱ构成过流保护电路。当漏极电流超过极限电流时，URS>0.5V，比较器Ⅱ迅速翻转，输出变为高电平，立即将MOSFET关断。
2）短路保护
对开关电源而言，短路是比过流更为严重的一种故障。一旦URS>0.75V，证明开关电源已出现短路故障，可能是负载短路等原因而造成的。见图1所示。此时短路保护电路迅速起作用，比较器Ⅲ就输出高电平，强迫MOSFET关断。
3）过热保护
当芯片的最高结温TjM达到160℃时，立即关断MOSFET，防止芯片过热损坏。过热保护有2℃的滞后温度，仅当芯片温度降低到158℃以下时，电路才能恢复正常工作。
4）过压保护
当UREG>7.5V时，就进行过压钳位保护。
