乐华21V3彩电因电力变压器的零线开路，将开关电源中的集成块TEA15331AP烧坏。
邮购回一块TEA15331AP换上，开关电源不工作，估计新买的这块有问题。由于采用TEA1533AP组成的开关电源电路图和资料很少，致使对该电源的检修难度较大，于是决定用其他型号的集成块进行改动代换。

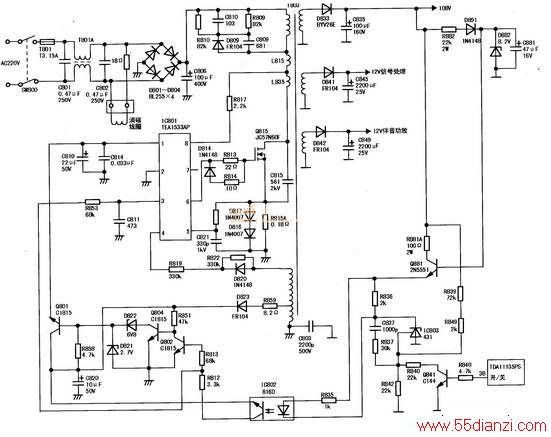

为了便于改动，笔者先实绘出该彩电的电源电路，如下图所示。虽用三线电源模块代换，改动简单，但易造成图像质量下降，直流开／关机电路用不上，甚至不定期烧坏场集成块、行管等元件，所以先考虑用其他电源块来代换。对照后发现TEA1507P引脚功能与TEA1533AP完全相同，只是部分引脚外接电阻和电容的参数略有不同。找来一块TEA1507P接上后，接上假负载开机，开关电源输出的108V和＋12V电压正常且稳定。去掉假负载接好行电路后开机，声像正常。
