步进电机驱动器的关键技术研究

④控制功率管开关的逻辑电路要有很高的实时性，保证相电流在设定电流上下做很小的波动，以免引起浪涌，干扰控制电路。

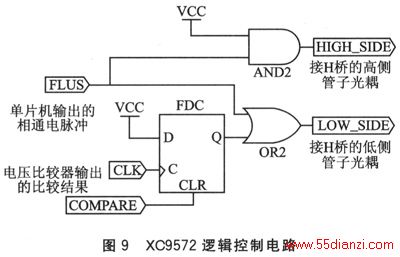

本文采用Xilinx公司的CPLD芯片XC9572。以D触发器为核心的控制电路全部由CPLD完成，CPLD代替了各种分立元器件，结构简单，连接方便。图9是控制电路的逻辑图。

　　如图9所示，当比较结果为低电平时（检测到的电流大于设定电流），D触发器输出为1，或门输出高电平，关断管子，电流变小；当检测到电流小于设定电流时，管子导通，从而保证相电流在设定电流上下做很小的波动。

结 语
　　本文建立了“额定电流可调的等角度恒力矩细分”驱动方法，并基于该方法设计实现了二相混合式步进电机驱动器，最高可达200细分，驱动电流从O．5 A／相到8 A／相可调，可驱动24系列到86系列的步进电机。实际应用证明，该方法基本上克服了传统步进电机低速振动大和噪声大的缺点，电机在较大速度范围内转矩保持恒定，提高了控制精度，减小了发生共振的几率，具有很好的稳定性、可靠性和通用性，且结构简单。
