netLINK在污水处理联网工程中的应用
点击数：7865 次 录入时间：03-04 11:55:23 整理：http://www.55dianzi.com 电工文摘
1、 引言 计算机科学的高速发展，网络化在工业自动化领域的广泛应用，使得工业自动化经历了从集中控制到分散控制的转变，分散控制使得控制精度提高、实时性响应快、连接设备增多，而现场总线以其可靠性高、抗干扰能力强、现场布线简单等优势，在现场层得到的广泛的应用，如Siemens的PROFIBUS总线等，S7 PLC作为PROFIBUS主站，连接PROFIBUS从站，实现对从站设备的控制，从而达到分散控制的功能，此应用非常普遍。另一方面，当现场执行设备很多，现场设备分散，现场需要监控的数据量非常大，如果实现分散监控，监控设备需求量会很大，现场成本会很高，且需要更多的现场技术人员，而上述问题可通过集中监控来解决，因此如何实现集中监控成为关键问题之一，本文在深入分析德国赫优讯网关netLINK的基本功能和性能特性的基础上，基于某污水处理联网项目，通过netLINK实现S7系列PLC的联网，将MPI协议转换为以太网，实现以太网光纤环网连接，将现场数据采集至总控室，通过无锡北辰公司研发的netLINK OPC Server，利用OPC方式，将数据发送至监控软件进行数据显示与分析。此方案实现简单方便，是Siemens S7系列PLC联网工程的可靠解决方案。同时，netLINK对工程联网项目改造，更有其优势所在，无需进行现场设备的硬件组态和程序修改，也无需进行设备停运，在不影响系统正常工作的情况，轻松实现工程联网，可操作性强。是现场工程师联网方案的极佳选择。 2、 德国赫优讯netLINK功能分析与性能特性 德国赫优讯公司网关产品之一netLINK，如图1所示，主要用于解决Siemens S7系列PLC的工程联网问题，可将Siemens MPI、DP、PPI协议转换为以太网协议，实现S7-200、S7-300、S7-400系列PLC的以太网连接，通过以太网对PLC内部DB块、计数器、定时器、Memory、Input、Output等数据进行监控，从而实现对现场所有设备数据的实时采集。

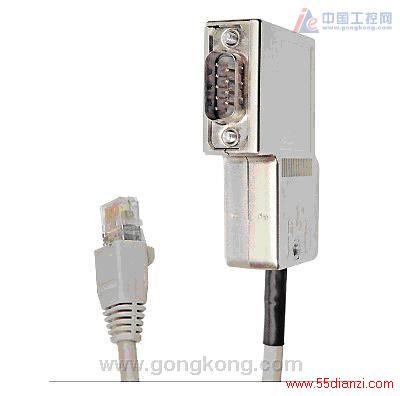

图1. netLINKnetLINK结构小巧紧凑、应用简单方便、性价比高、无需外接电源、支持即插即用功能，现场使用无需停止网络设备，直接可对CPU数据进行监控，同时netLINK还可实现对CPU程序的远程下载，现场工程师可直接在总控室内对现场指定CPU进行程序的修改，非常方便。另外netLINK提供驱动API函数，方便用户进行二次开发，用户可根据工程项目需求，利用高级语言如VC、VB等，自行开发上位监控软件，实现对现场设备的监控。且许多国际国内知名SCADA/SoftPLC软件厂商都已集成了netLINK驱动，可直接连接netLINK；国际知名的OPC提供厂商Kepware也可提供netLINK[1] [2] [3] [4] [5] 下一页
